Het vector Servosysteem die van 2000rpm AC voor Metaal Machine vormen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-vc-01233h-m-e/130me-00320a33-MF2M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | USD 300-450 / kit |
| Verpakking Details: | 280*208*78mm |
| Levertijd: | 3-5 het werkdagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 500 uitrustingen/maand |
|
Gedetailleerde informatie |
|||
| Voltage: | 380V | Macht: | 3KW |
|---|---|---|---|
| Geschatte Stroom: | 12A | Geschatte Snelheid: | 2000 t/min |
| Geschatte Torgue: | 14.3N.m | Fase: | 3 fase |
| De grootte van de motorflens: | 130mm | Communicatie Protocollen: | Modbus/CANopen/EtherCAT |
| model: | Vec-vc-01233h-m-e/130me-00320a33-MF2M | toepassing: | metaal die machine vormen |
| Hoog licht: | 380V AC Servosysteem,2000rpm AC Servosysteem,2000rpm servobesturingssysteem |
||
Productomschrijving

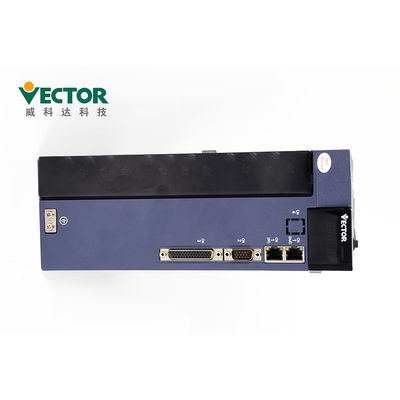

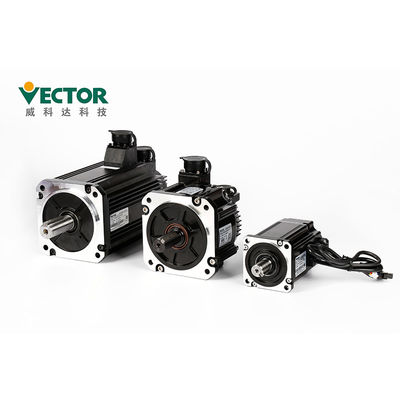

van de de Servomotoraandrijving van 3kw 2000rpm AC Absolute Servo het Systeemuitrusting die voor Metaal Machine vormen
Absolute Servosysteemuitrusting
Wisselstroom 380V 3KW
In drie stadia met stijgende impuls 2500 + Zaalcodeur;
Protocoltype van Modbus/CANopen/EtherCATcommucation
Productenbeschrijving
| Producten | Absolute Servosysteemuitrusting |
| Merk | Vector |
| ModelNo. | Vec-vc-01233h-m-e/130me-00320a33-MF2M |
| Macht | 3KW |
| Voltage | 380V |
| Fase | In drie stadia |
| Geschatte Snelheid | 2000 t/min |
| Geschatte Stroom | 12A |
| Geschatte Torgue | 14.3N.m |
| Communicatie Protocollen | Modbus/CANopen/EtherCAT |
| Voltage | Controlewijze | Eenfasige/in drie stadia volledig-gecontroleerde rectificatie SVPWM-modulatie |
| Codeur | Codeurterugkoppeling | stijgende impuls 2500 + Zaalcodeur; stijgende impuls 2500; de absolute codeur van 17bit Tamagawa; de absolute codeur van 23bit Tamagawa; de absolute codeur van 24bit Nikon; |
| De Input van het impulsbevel | Impulstype | Differentiële input, Open collector |
| Frequentiegebied | Differentiële input: 0-500kHz, impulsbreedte groter dan 1us Open collector: 0-300kHz, impulsbreedte groter dan 2.5us |
|
| Impulswijze | impuls + richting; Ab pluses; CW+CCW; | |
| Analoge Input | Voltagewaaier | -10V aan 10V |
| Inputimpedantie | 10kΩ | |
| Maximumfrequentie | 1.5kHz | |
| DI/DO interfacetype | NPN/PNP | |
| Communicatie Protocoltype | Modbus/CANopen/EtherCAT | |
Details over een Servoaandrijving, om het Servoaandrijvingsmodel installatie te doen te selecteren en?

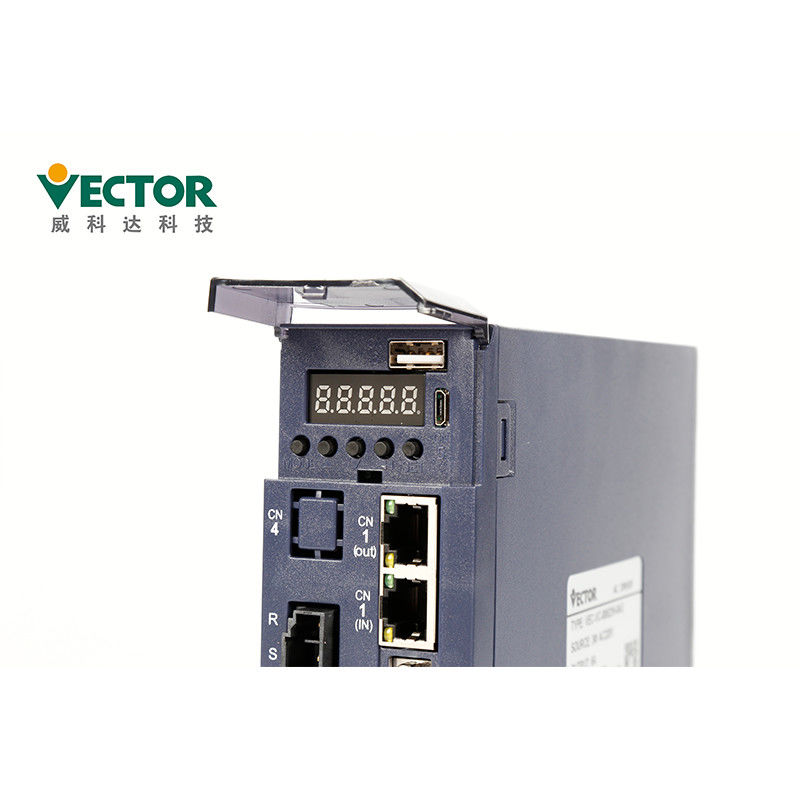

Het paneel bevat 8 knopen en 5 digitale buizen.
Slechts 5 van de 8 knopen kunnen worden gebruikt, en de resterende 3 knopen gereserveerd.
De algemene functies van de vijf knopen worden getoond in de hieronder lijst.
| Zeer belangrijke Naam | Zeer belangrijke functie |
| PAR/ALM | wijzeschakelaar, terugkeer aan het vorige menu |
| ▲(voeg toe) | waarde van het verhogings de opvlammende beetje van de LEIDENE digitale buis |
| ▼(Dec) | Waarde van het dalings de opvlammende cijfer van de LEIDENE digitale buis |
| STOP/RST | Verplaatst de het knipperen LEIDENE buis naar de linkerzijde; controleert hoogwaardig van gegevens dan langer 5 beetjes; Het foutenterugstellen; voer F-N-functie uit |
| RD/WT | lees-schrijfparameterwaarden; ga F-N-pagina in |
Installatie:
●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en
de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.
●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.
●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij gespecificeerd wordt gehouden
de afstand van de binnenoppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.
| Installatie Milieu Vereisten |
Luchtdruk | 86~106kPa |
| Mbientvochtigheid | 0~55℃ | |
| Omgevingstemperatuur | 0~90%RH | |
| IP Classificatie | IP20 | |
| Trilling | 0~4.9m/s^2 |
Toebehoren:
| Bijkomende naam | Beeld | ||
| Satandardvervangstukken | Machtsterminal | |
Pas aan E1, E2-structuuraandrijving aan |
| Cn3 codeurstop | Codeurstop aan de bestuurderskant | ||
| Cn4 controle eindstop | Input-output signaalterminals, gebruiker bedrading | ||
| De lijn van de codeurverbinding | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Machtslijn | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Aandrijving controlelijn | Verbind en pas de software verre controle en ingebouwde programmatuur update aan | ||
| Kopende Vervangstukken | USB aan RS232-Adapterkabel | Indien nodig, zelfaankoop | |
| Ethernetcommunicatielijn | Indien nodig, zelfaankoop |
Verpakking:
| Verpakkingsdetails van Servoaandrijving | |||||
| Producten | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Grootte | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Verpakkingsdetails van Motiecontrolemechanisme | |||||
| Producten | VA motie | VA uitbreiding | VE Motie | VE Uitbreiding (32) | VE Uitbreiding (76) |
| Ctn. Grootte | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Levertijd en Verschepende Manier
| Hoeveelheid | 1-5 uitrustingen | 50-100 uitrustingen | 200-500 uitrustingen |
| levertijd | Binnen 3 dagen | 5-10 dagen | 15-25 dagen |
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
Cetificates:
1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van
het veranderlijke systeem die van de snelheids elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;
3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteit
normen en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.
