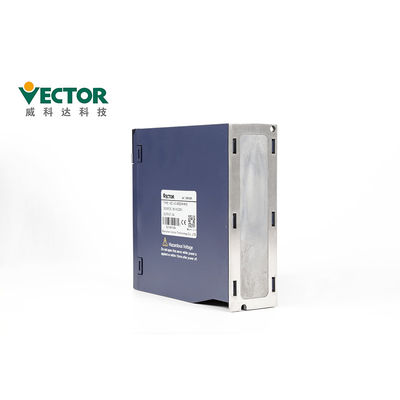

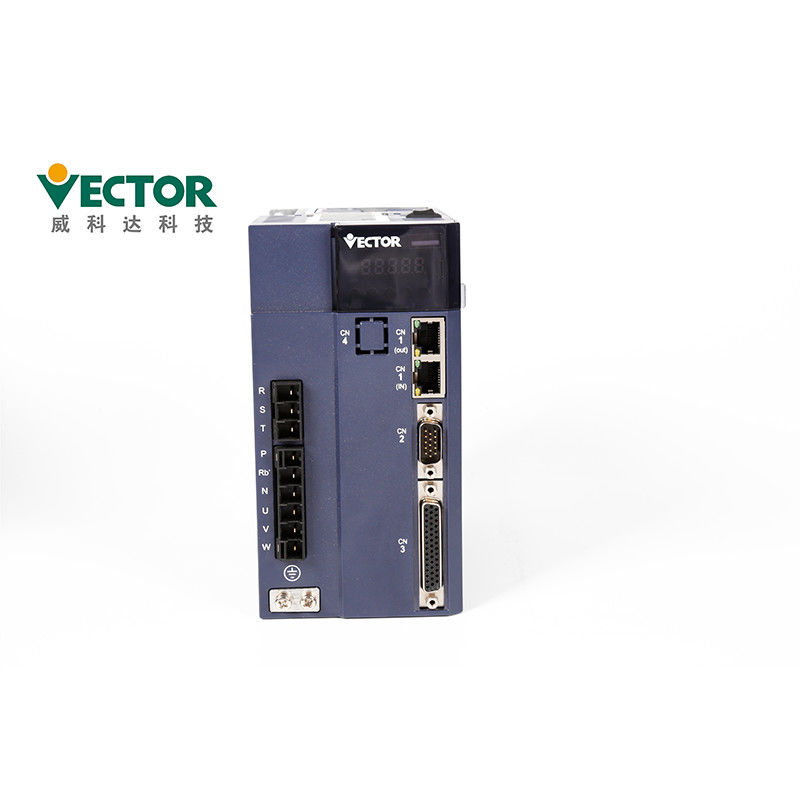

2.2KW de kleine Servoversterker van de Aandrijvings Servomotor voor Chemisch product die Machine vormen
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-vc-01223h-m-e |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | To Be Discussed |
| Verpakking Details: | 280*208*78mm, 375*290*155mm |
| Levertijd: | 3-5 het werkdagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 500 uitrustingen/maand |
|
Gedetailleerde informatie |
|||
| Voltage: | 220V | Macht: | 2.2Kw |
|---|---|---|---|
| Fase: | Kies/In drie stadia uit | Communicatie Protocollen: | CanOpen/Ethercat/Modbus |
| CODEUR: | de absolute codeur van 17/23bit Tamagawa; | Geschatte Stroom: | 12A |
| Input-output: | Impuls/Analogon | Controlewijze: | Torsie/Plaats/Snelheid |
| toepassing: | Chemische het Vormen zich Machine | Productnaam: | Servoaandrijving 2.2kW voor Chemisch product die Machine vormen |
| Markeren: | De Kleine Servoaandrijving van Ce,2.2KW kleine Servoaandrijving,2.2KW servomotorversterker |
||
Productomschrijving
AC Servomotor, de Servoaandrijving van 380V 5.5kW voor Kartonglb Vormende Machine
Servoaandrijving 2.2kW voor Chemisch product die Machine vormen
Wisselstroom 2.2KW
Kies/220V In drie stadia uit
Modbus/CanOpen/EtherCAT
Plaats/Snelheids/Torsiecontrolewijze
de absolute codeur van 17/23bit Tamagawa;
Productenbeschrijving
| Productnaam | AC Servomotoraandrijving voor Textielmachine |
| Merk | Vector |
| ModelNo. | Vec-vc-01223hc-m-e |
| Macht | 2.2KW |
| Input-output | Impuls/Analogon |
| Voltage | 220V |
| Fase | Kies/In drie stadia uit |
| Geschatte Stroom | 12A |
| Communicatie Protocollen | Modbus/CanOpen/EtherCAT |
| Codeur | de absolute codeur van 17/23bit Tamagawa; |
| De Input van het impulsbevel | Impulstype | Differentiële input, Open collector |
| Frequentiegebied | Differentiële input: 0-500kHz, impulsbreedte groter dan 1us Open collector: 0-300kHz, impulsbreedte groter dan 2.5us |
|
| Impulswijze | impuls + richting; Ab pluses; CW+CCW; | |
| Analoge Input | Voltagewaaier | -10V aan 10V |
| Inputimpedantie | 10kΩ | |
| Maximumfrequentie | 1.5kHz | |
| DI/DO interfacetype | NPN/PNP | |
| Mededeling | Modbus/CANopen/EtherCAT | |
Installatievoorzorgsmaatregelen
| Installatie Milieu Vereisten |
Luchtdruk | 86~106kPa |
| Mbientvochtigheid | 0~55℃ | |
| Omgevingstemperatuur | 0~90%RH | |
| IP Classificatie | IP20 | |
| Trilling | 0~4.9m/s^2 |
Het paneel bevat 8 knopen en 5 digitale buizen. Slechts 5 van de 8 knopen kunnen worden gebruikt, en
blijvend 3 gereserveerde knopen. De algemene functies van de vijf knopen worden getoond in de hieronder lijst.
| Zeer belangrijke Naam | Zeer belangrijke functie |
| PAR/ALM | wijzeschakelaar, terugkeer aan het vorige menu |
| ▲(voeg toe) | waarde van het verhogings de opvlammende beetje van de LEIDENE digitale buis |
| ▼(Dec) | Waarde van het dalings de opvlammende cijfer van de LEIDENE digitale buis |
| STOP/RST | Verplaatst de het knipperen LEIDENE buis naar de linkerzijde; controleert hoogwaardig van gegevens dan langer 5 beetjes; Het foutenterugstellen; voer F-N-functie uit |
| RD/WT | lees-schrijfparameterwaarden; ga F-N-pagina in |
Onderhoud en inspectievoorzorgsmaatregelen
●verander niet de bedrading terwijl de macht is, anders kan het elektrische schok of verwonding veroorzaken.
●gelieve te voeren bedrading of inspectie door professionele technici uit, anders het
kan elektrische schok of productmislukking veroorzaken.
●gelieve te controleren de macht nadat de macht weg minstens 5 minuten is. Zelfs als de stroom wordt afgesloten,
de hoogspanning kan binnen de servoaandrijving blijven. Daarom raak binnen niet de machtsterminal
5 minuten nadat de stroom wordt afgesloten, anders kan het elektrische schok veroorzaken.
●wanneer het vervangen van de servoaandrijving, tevreden file de servoparameters van de bestuurdersgebruiker voordien te vervangen
de vervanging, en brengt de steun naar de nieuwe servoaandrijving over, en begint dan de verrichting opnieuw,
anders kan de machine worden beschadigd.
Toebehoren:
| Bijkomende naam | Beeld | ||
| Satandardvervangstukken | Machtsterminal | |
Pas aan E1, E2-structuuraandrijving aan |
| Cn3 codeurstop | Codeurstop aan de bestuurderskant | ||
| Cn4 controle eindstop | Input-output signaalterminals, gebruiker bedrading | ||
| De lijn van de codeurverbinding | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Machtslijn | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Aandrijving controlelijn | Verbind en pas de software verre controle en ingebouwde programmatuur update aan | ||
| Kopende Vervangstukken | USB aan RS232-Adapterkabel | Indien nodig, zelfaankoop | |
| Ethernetcommunicatielijn | Indien nodig, zelfaankoop |
Certificaten
1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van
het veranderlijke systeem die van de snelheids elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;
3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteit
normen en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.
Kwaliteit die controleren:
Vier keer Productie het testen
Twee Keer 24 hoursTesting
100% inspectie alvorens Te verschepen
Levertijd en Verschepende Manier
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
| Verpakkingsdetails van Servoaandrijving | |||
| Producten | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Grootte | 280*208*78 | 280*208*112 | 375*290*155 |
