200mm Servomotoren en Aandrijvings1500rpm Aandrijvingsmotie en Controle
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-vc-01633hc-m-e/200mb-00715e33-MF2LA |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | USD 300-450 / kit |
| Verpakking Details: | 280*208*78mm |
| Levertijd: | 3-5 het werkdagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 500 uitrustingen/maand |
|
Gedetailleerde informatie |
|||
| Voltage: | 380V | Macht: | 7KW |
|---|---|---|---|
| Geschatte Stroom: | 16A | Geschatte Snelheid: | 1500 t/min |
| Geschatte Torgue: | 45 N.m | Fase: | 3 fase |
| De grootte van de motorflens: | 200mm | Communicatie Protocollen: | Modbus/CANopen/EtherCAT |
| model: | Vec-vc-01633hc-m-e/200mb-00715e33-MF2LA | toepassing: | Elektronisch Materiaal |
| Hoog licht: | 200mm Servomotoren en Aandrijving,1500rpm servomotoren en Aandrijving,1500rpm aandrijvingsmotie en Controle |
||
Productomschrijving
Intern Servo de Aandrijvingssysteem van de Planningspositie 7.5kw 380V AC voor het Elektronische Materiaal van 3C

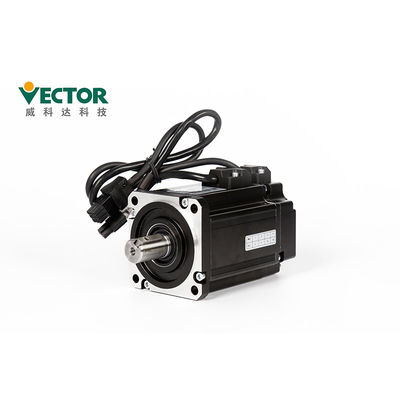

200mm 7kw 1500rpm driefasenac Servomotor en Servoaandrijving
Wisselstroom 380V 7KW
In drie stadia met stijgende impuls 2500 + Zaalcodeur;
Protocoltype van Modbus/CANopen/EtherCATcommucation
Productenbeschrijving
| Producten | 200mm 7kw 1500rpm driefasenac Servomotor en Servoaandrijving |
| Merk | Vector |
| ModelNo. | Vec-vc-01633hc-m-e/200mb-00715e33-MF2LA |
| Macht | 7KW |
| Voltage | 380V |
| Fase | In drie stadia |
| Geschatte Snelheid | 1500 t/min |
| Geschatte Stroom | 16A |
| Geschatte Torgue | 45 N.m |
| Communicatie Protocollen | Modbus/CANopen/EtherCAT |
| Voltage | Controlewijze | Eenfasige/in drie stadia volledig-gecontroleerde rectificatie SVPWM-modulatie |
| Codeur | Codeurterugkoppeling | stijgende impuls 2500 + Zaalcodeur; stijgende impuls 2500; de absolute codeur van 17bit Tamagawa; de absolute codeur van 23bit Tamagawa; de absolute codeur van 24bit Nikon; |
| De Input van het impulsbevel | Impulstype | Differentiële input, Open collector |
| Frequentiegebied | Differentiële input: 0-500kHz, impulsbreedte groter dan 1us Open collector: 0-300kHz, impulsbreedte groter dan 2.5us |
|
| Impulswijze | impuls + richting; Ab pluses; CW+CCW; | |
| Analoge Input | Voltagewaaier | -10V aan 10V |
| Inputimpedantie | 10kΩ | |
| Maximumfrequentie | 1.5kHz | |
| DI/DO interfacetype | NPN/PNP | |
| Mededeling | Modbus/CANopen/EtherCAT | |
| Plaatswijze | De Methode van de bevelinput | Impulsbevel Interne Planningspositie plan door doelpositie, snelheid, versnelling en vertraging tijd trapezoïdale snelheidskromme kubieke snelheidskromme absolute/relatieve bevelwijze |
| Instructie Gladmakende Wijze | Lage Pas die/Midden filtreren filtreren | |
| Elektronische Toestelverhouding | N/M; (M=1~2147483647, N=1~2147483647) | |
| Torsiegrens | Interne Torsiegrens/Analoge Torsiegrens | |
| Feedforward Compensatie | Snelheidsfeedforward/Torsiefeedforward | |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| De Wijze van snelheidscontol | Het Type van bevelinput | Impulsfrequentie/Analoge/Interne Planningssnelheid |
| De Waaier van de snelheidscontrole | 1~max snelheid | |
| Bandbreedte | 1kHz | |
| Torsiegrens | Interne Torsiegrens/Analoge Torsiegrens | |
| Instructie Gladmakende Wijze | Lage Pas die/Midden filtreren filtreren | |
| Feedforward Compensatie | Torsiefeedforward | |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| De Wijze van de torsiecontrole | Het Type van bevelinput | Interne Torsieverwijzing/Analoge Controletorsie |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| Maximum snelheid | Interne Maximum snelheid/Analoge Maximum snelheid | |

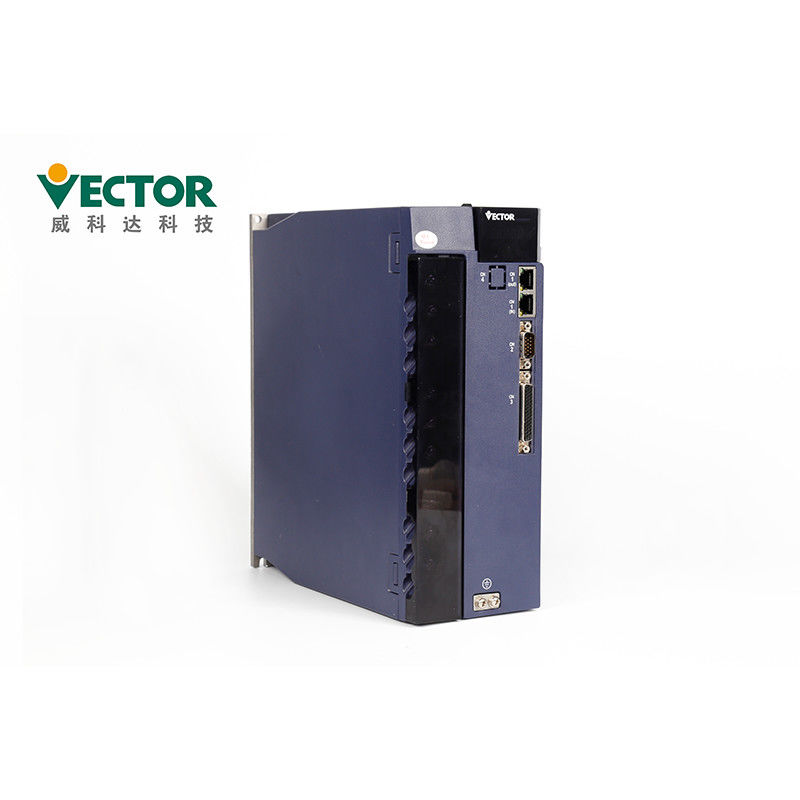

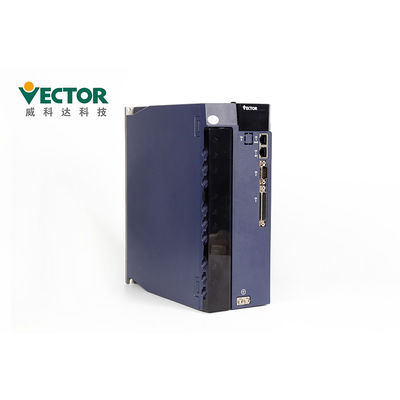

Details over een Servoaandrijving, om het Servoaandrijvingsmodel installatie te doen te selecteren en?
| Zeer belangrijke Naam | Zeer belangrijke functie |
| PAR/ALM | wijzeschakelaar, terugkeer aan het vorige menu |
| ▲(voeg toe) | waarde van het verhogings de opvlammende beetje van de LEIDENE digitale buis |
| ▼(Dec) | Waarde van het dalings de opvlammende cijfer van de LEIDENE digitale buis |
| STOP/RST | Verplaatst de het knipperen LEIDENE buis naar de linkerzijde; controleert hoogwaardig van gegevens dan langer 5 beetjes; Het foutenterugstellen; voer F-N-functie uit |
| RD/WT | lees-schrijfparameterwaarden; ga F-N-pagina in |
Installatie:
●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en
de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.
●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.
●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij gespecificeerd wordt gehouden
de afstand van de binnenoppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.
| Installatie Milieu Vereisten |
Luchtdruk | 86~106kPa |
| Mbientvochtigheid | 0~55℃ | |
| Omgevingstemperatuur | 0~90%RH | |
| IP Classificatie | IP20 | |
| Trilling | 0~4.9m/s^2 |
Toebehoren:
| Bijkomende naam | Beeld | ||
| Satandardvervangstukken | Machtsterminal | |
Pas aan E1, E2-structuuraandrijving aan |
| Cn3 codeurstop | Codeurstop aan de bestuurderskant | ||
| Cn4 controle eindstop | Input-output signaalterminals, gebruiker bedrading | ||
| De lijn van de codeurverbinding | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Machtslijn | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Aandrijving controlelijn | Verbind en pas de software verre controle en ingebouwde programmatuur update aan | ||
| Kopende Vervangstukken | USB aan RS232-Adapterkabel | Indien nodig, zelfaankoop | |
| Ethernetcommunicatielijn | Indien nodig, zelfaankoop |

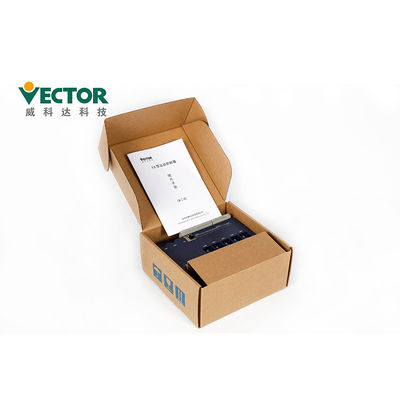

Verpakking:
| Verpakkingsdetails van Servoaandrijving | |||||
| Producten | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Grootte | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Verpakkingsdetails van Motiecontrolemechanisme | |||||
| Producten | VA motie | VA uitbreiding | VE Motie | VE Uitbreiding (32) | VE Uitbreiding (76) |
| Ctn. Grootte | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Levertijd en Verschepende Manier
| Hoeveelheid | 1-5 uitrustingen | 50-100 uitrustingen | 200-500 uitrustingen |
| levertijd | Binnen 3 dagen | 5-10 dagen | 15-25 dagen |
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
