De Servobesturingssysteem van 1KW 2000rpm AC met Stijgende Impuls 2500
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-vc-00623h-m-e/130me-00120a23-MF2M |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | USD 300-450 / kit |
| Verpakking Details: | 280*208*78mm |
| Levertijd: | 3-5 het werkdagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 500 uitrustingen/maand |
|
Gedetailleerde informatie |
|||
| Voltage: | 220V | Macht: | 1KW |
|---|---|---|---|
| Geschatte Stroom: | 6A | Geschatte Snelheid: | 2000 t/min |
| Geschatte Torgue: | 4.77N.m | Fase: | 3 fase |
| De grootte van de motorflens: | 130mm | Communicatie Protocollen: | Modbus/CANopen/EtherCAT |
| model: | Vec-vc-00623h-m-e/130me-00120a23-MF2M | toepassing: | Automatische verpakkingsmachine |
| Markeren: | 1KW AC Servobesturingssysteem,2000rpm AC Servobesturingssysteem |
||
Productomschrijving

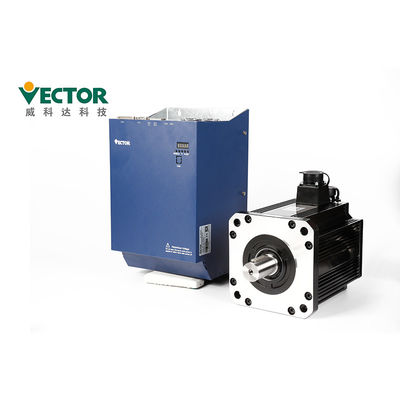

Van de de Servomotoraandrijving van 1KW 2000rpm het Servosysteem voor Automatische Verpakkingsmachine
Servosysteem voor Automatische Verpakkingsmachine
Wisselstroom 220V 1KW
In drie stadia met stijgende impuls 2500 + Zaalcodeur;
Protocoltype van Modbus/CANopen/EtherCATcommucation
Productenbeschrijving
| Producten | Absolute Servosysteemuitrusting |
| Merk | Vector |
| ModelNo. | Vec-vc-00623h-m-e/130me-00120a23-MF2M |
| Macht | 1KW |
| Voltage | 220V |
| Fase | In drie stadia |
| Geschatte Snelheid | 2000 t/min |
| Geschatte Stroom | 6A |
| Geschatte Torgue | 4.77N.m |
| Communicatie Protocollen | Modbus/CANopen/EtherCAT |
| Voltage | Controlewijze | Eenfasige/in drie stadia volledig-gecontroleerde rectificatie SVPWM-modulatie |
| Codeur | Codeurterugkoppeling | stijgende impuls 2500 + Zaalcodeur; stijgende impuls 2500; de absolute codeur van 17bit Tamagawa; de absolute codeur van 23bit Tamagawa; de absolute codeur van 24bit Nikon; |
| De Input van het impulsbevel | Impulstype | Differentiële input, Open collector |
| Frequentiegebied | Differentiële input: 0-500kHz, impulsbreedte groter dan 1us Open collector: 0-300kHz, impulsbreedte groter dan 2.5us |
|
| Impulswijze | impuls + richting; Ab pluses; CW+CCW; | |
| Analoge Input | Voltagewaaier | -10V aan 10V |
| Inputimpedantie | 10kΩ | |
| Maximumfrequentie | 1.5kHz | |
| DI/DO interfacetype | NPN/PNP | |
| Communicatie Protocoltype | Modbus/CANopen/EtherCAT | |
| Digitale Input | Laat Aandrijving toe, stel Aandrijving terug, Torque Bevela/b Schakelaar, het Omgekeerde van het Torsiebevel Laat, door:sturen de Schakelaar van de Torsiegrens A/B, de Negatieve Voorwaartse Schakelaar van de Torsiegrens A/B toe, De maximum snelheida /B schakelaar, negatieve voorwaartse maximum snelheida/b schakelaar, stoot aan, stoot het omgekeerde aan, verzendt het bevelomgekeerde laat, hoofdsnelheids brona/b schakelaar toe, laat het snelheidseinde, ontruimt positie toe de telling, snelheidswijze Nul bevestigde, snelheidsselectie met meerdere snelheden 0, snelheidsselectie met meerdere snelheden 1, snelheidsselectie met meerdere snelheden 2, snelheidsselectie met meerdere snelheden 3, positiebevel verboden, het omgekeerde van het positiebevel, belemmerd impulsbevel, elektronische toestelverhouding schakelaar 1, positiefout Duidelijk, terugkeer aan nul, de positie van het trekker multi-segment, selectie 0, selectie 1, multi-segment van de multi-segmentpositie van de multi-segmentpositie positieselectie 2, selectie 3, de richting van de multi-segmentpositie van de multi-segmentpositie selectie, nul de schakelaarinput van de terugkeeroorsprong, x-y impuls en interne positie planning de omschakeling, schakelaar van de controlewijze 0, schakelaar van de controlewijze 1, laat onderbreekt vaste lengte toe de input, annuleert onderbreekt vaste lengte, onderbreekt de trekker vaste lengte, plaats eerst van tweede reeks aanwinstenschakelaar, teruggestelde fout, positieve grensschakelaar op positiewijze, Omgekeerde grensschakelaar binnen positiewijze, open en gesloten lijn op volledige gesloten lijnwijze, elektronische toestelverhouding schakelaar 2, de input van de motoroververhitting, de input van het noodsituatieeinde, de interne reeks van de trekker duidelijke, interne trekker, interne tegentellingsimpuls, interne tegen duidelijk, de wijze van de snelheidswijze UPDOWN OMHOOG signaal, de wijze van de snelheidswijze UPDOWN ONDERAAN Signaal, AI nul afwijkings automatische correctie. |
|
| Digitale Output | Over toegelaten bestuurder, snelheidsaankomst, snelheidsvermindering, snelheidsverhoging, nul snelheid, snelheid grens, voorwaartse omwenteling, omgekeerde omwenteling, foutenoutput, voorwaartse maximum snelheid op torsiewijze, de torsiewijze in de negatieve maximum snelheid, op de torsiewijze, wordt het plaatsen voltooid, plaatsen is dicht aan de output, wordt de nul terugkeer voltooid, ook is de positiefout groot, wordt de output onderbroken door de vaste lengte, is de output van de softwaregrens output, de remoutput is Ingevoerd bevel is geldig, vaak VAN, altijd, de output van de torsiegrens, torsie de aankomst, interne trekkerstatus, interne tegentelling komt aan, is de snelheid verenigbaar, impuls het positiebevel is nul output |
|
Details over een Servoaandrijving, om het Servoaandrijvingsmodel installatie te doen te selecteren en?
Het paneel bevat 5 knopen en 5 digitale buizen.
De algemene functies van de vijf knopen worden getoond in de hieronder lijst.
| Zeer belangrijke Naam | Zeer belangrijke functie |
| Wijze | wijzeschakelaar, terugkeer aan het vorige menu |
| ▲(voeg toe) | waarde van het verhogings de opvlammende beetje van de LEIDENE digitale buis |
| ▼(Dec) | Waarde van het dalings de opvlammende cijfer van de LEIDENE digitale buis |
| ◄◄ (verschuiving) | Verplaatst de het knipperen LEIDENE buis naar de linkerzijde; controleert hoogwaardig van gegevens dan langer 5 beetjes; Het foutenterugstellen; voer F-N-functie uit |
| REEKS | lees-schrijfparameterwaarden |
Installatie:
●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en
de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.
●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.
●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij gespecificeerd wordt gehouden
de afstand van de binnenoppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.
| Installatie Milieu Vereisten |
Luchtdruk | 86~106kPa |
| Mbientvochtigheid | 0~55℃ | |
| Omgevingstemperatuur | 0~90%RH | |
| IP Classificatie | IP20 | |
| Trilling | 0~4.9m/s^2 |
Toebehoren:
| Bijkomende naam | Beeld | ||
| Satandardvervangstukken | Machtsterminal | |
Pas aan E1, E2-structuuraandrijving aan |
| Cn3 codeurstop | Codeurstop aan de bestuurderskant | ||
| Cn4 controle eindstop | Input-output signaalterminals, gebruiker bedrading | ||
| De lijn van de codeurverbinding | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Machtslijn | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Aandrijving controlelijn | Verbind en pas de software verre controle en ingebouwde programmatuur update aan | ||
| Kopende Vervangstukken | USB aan RS232-Adapterkabel | Indien nodig, zelfaankoop | |
| Ethernetcommunicatielijn | Indien nodig, zelfaankoop |
Verpakking:
| Verpakkingsdetails van Servoaandrijving | |||||
| Producten | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Grootte | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Verpakkingsdetails van Motiecontrolemechanisme | |||||
| Producten | VA motie | VA uitbreiding | VE Motie | VE Uitbreiding (32) | VE Uitbreiding (76) |
| Ctn. Grootte | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Levertijd en Verschepende Manier
| Hoeveelheid | 1-5 uitrustingen | 50-100 uitrustingen | 200-500 uitrustingen |
| levertijd | Binnen 3 dagen | 5-10 dagen | 15-25 dagen |
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
Cetificates:
1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van
het veranderlijke systeem die van de snelheids elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;
3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteit
normen en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.
