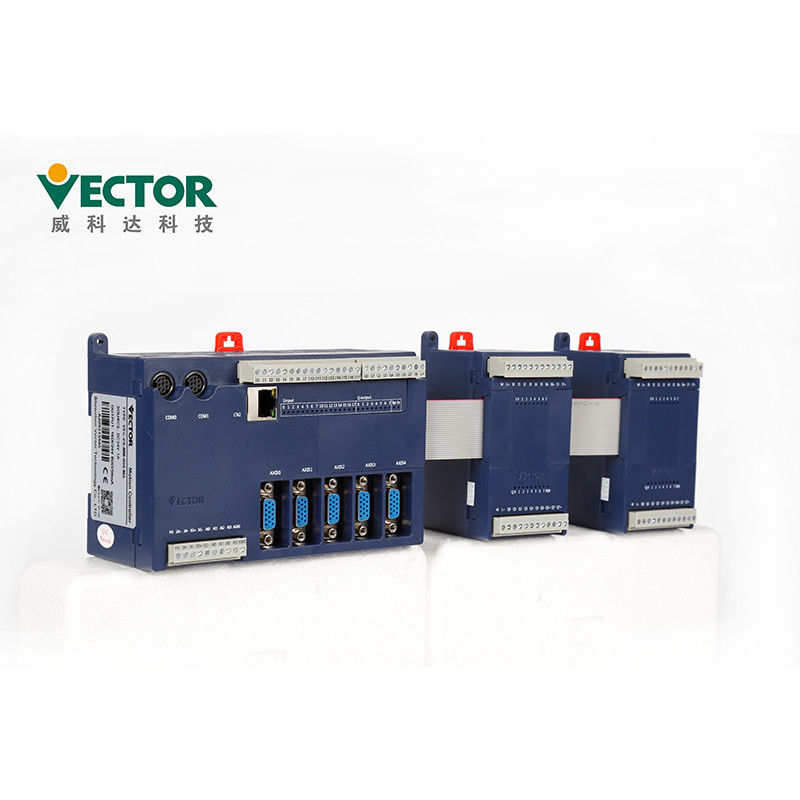

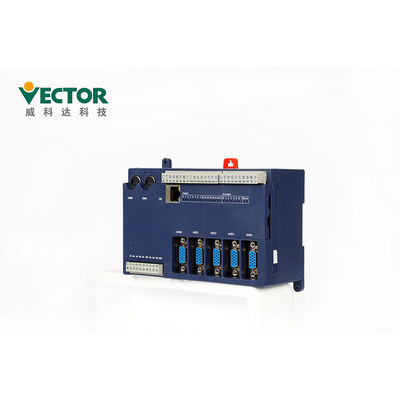

Van de de Asmotie van impuls het Analoge Canopen Multicontrolemechanisme For Labeling Machines

Productomschrijving

MULTIPROG impuls/Analoge Multi van het Controlemechanismefor printing and van de Asmotie de Etiketteringsmachines

Het VA-controlemechanisme van de reeksmotie gebruikt het MULTIPROG-programmeringshulpmiddel en steunt 5 programmerend

talen die van internationale norm iec61131-3, het maken voor toepassingsprogrammeurs gemakkelijk te krijgen

begonnen. Dit motiecontrolemechanisme steunt drie soorten interfaces: impuls, analogon en CanOpen voor motie

control.VA het controlemechanisme van de reeksmotie heeft 5 servointerfaces van de ashardware, die analoge closed-loop kunnen goedkeuren

controle of impuls het controlemechanisme van de semi-sluiten-lijncontrol.va motie verstrekt een one-stop oplossing, steunt lokale IO

uitbreiding, periodieke Ethernet; steunt multi-taakcontrole in real time, en heeft geavanceerde en gemakkelijk te gebruiken simulatie

de hulpmiddelen, en integreert rijke de functieblokken van de motiecontrole (met inbegrip van specifieke modules voor de industrie), parameter

de aanpassing is geschikt, en omvat het gladmaken van de snelheidskromme wanneer het functieblok wordt geschakeld.

De snelheidskromme van de nokkenfunctie is een 5de graad uit meerdere namen bestaande S-curve; de cyclus van de motiecontrole van 6 servoassen

(Met inbegrip van virtuele as) is kleine 500 ons. Dit product is eigenlijk de leider in het controlemechanismeproducten van de niet-busmotie.

Producteneigenschappen

MULTIPROG steunt IL, ST, FBD, LD, de programmeertalen van SFC vijf, van
welk IL en S T tot de tekst programmeertaal behoort, behoort FBD, LDAnd SFC tot grafisch
programmeertaal. Een programma met onafhankelijke functies is verdeeld in codedeel en gegevens
deel. De code wordt geschreven in één of verscheidene talen van IL, ST, FBD, LD, SFC, en de gegevens zijn
verklaard in de veranderlijke het werkorde. Dit hoofdstuk beschrijft hoe te om variabelen te verklaren en hoe te
programmeer hen in deze vijf programmeertalen.
〖1〗 IL is een afkorting van de Instructielijst;
〖2〗 ST is een afkorting van Gestructureerde Tekst gestructureerde teksten;
〖3 is FBD〗 een afkorting van de grafiek van de het Diagramfunctie van het Functieblok;
〖4〗 LD is een afkorting van de ladderdiagram van het Ladderdiagram;
〖5〗 SFC is SequentialFunction-Grafiek is een afkorting van opeenvolgende functiegrafiek;
In een grafiek-als programmeertaal, worden de programma's afgetast van boven tot onder en verlaten
aan recht. In een tekst gebaseerde programmeertaal, worden de programma's van boven tot onder afgetast.

Programmeringsmodel met norm iec61131-3

1) De MULTIPROG-programmeringssoftware door het VA-motiecontrolemechanisme heeft wordt gebruikt een programmeertaal die

en programmastructuur overeenkomstig het programmeersysteem van CEI 61131-3. In CEI 61131-3,

de onderneming van programma's en projecten wordt gedaan in de Eenheid van de Programmaorganisatie (POU). De eenheid POU bestaat

van drie delen: PROGRAMMA, FUNCTIONBLOCK EN FUNCTIE. Het vervangt de vijf functionele blokken OB, Pb, OB,

Sb en FB van de traditionele PLC programmeertaal. Efficiënter en beknopter zoals getoond.

2) Het model van de de programmeringssoftware van CEI 61131-3 wordt vertegenwoordigd door een hiërarchische structuur, zoals hieronder getoond, de software

het model beschrijft het verband tussen de diverse delen, met inbegrip van de configuratie, middel, taak, programma

de organisatieeenheid, de globale variabelen, de configuratie van I/o-, etc… die proces programmeren kunnen een complex programma programmeren,

of verdeeld in een aantal kleine modules kan ook gelijktijdig downloaDA meerderheid van afzonderlijke programma's zijn, die lopen,

of het programma in een meerderheid van taken om de modulariteit en de operationele proceduresefficiency uit te voeren, te verbeteren zoals getoond.

MULTIPROG de presentatie van de programmeringsinterface

Na het openen MULTIPROG, u caNSee dat het slechts één hoofdgrens heeft. Volgens de functie,

het is verdeeld in verschillende gebieden, zoals getoond.

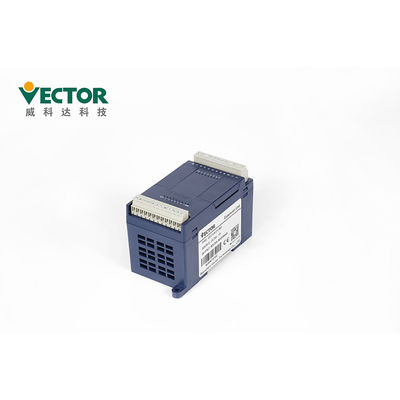

Uitbreidingseenheden

De module van de gastheerio uitbreiding van Vikeda-motiecontrolemechanisme heeft 8IO, hoofdzakelijk 16I en 16O. 8IO betekent dat

de uitbreidingsmodule heeft 8 digitale inputhavens en 8 digitale outputhavens (transistortype output); 16I betekent dat

de uitbreidingsmodule heeft 8 digitale inputhavens en 8 digitale outputhavens (transistoroutput). 16 DI ports; 16O

betekent dat de uitbreidingsmodule 16 heeft havens (transistoroutput) DOEN; onder hen, Di en kunnen worden geselecteerd

door verbindingsdraden op de gastheer van het motiecontrolemechanisme om de types van NPN te selecteren en PNP-

De temperatuur van het milieu waar dit product wordt gebruikt is -10°C aan +40°C. Voor het werk op lange termijn,

men adviseert dat de omgevingstemperatuur onder +40°C. is. Als de omgevingstemperatuur overschrijdt

+40°C, te plaatsen gelieve het in een goed-geventileerde plaats om productbetrouwbaarheid te verzekeren. Als dit product in geïnstalleerd is

een distributiedoos, de grootte en de ventilatievoorwaarden van de distributiedoos moeten zijn dusdanig dat intern allen

de elektronische apparaten worden niet blootgesteld aan het gevaar om te oververhitten, en de aandacht zou aan of moeten worden besteed

de trilling van de machine zal de elektronische apparaten van de distributiedoos beïnvloeden. Bovendien

de gebruiksvoorwaarden omvatten het volgende:

⑴Plaatsen zonder apparaten hoog-te verwarmen;
⑵Plaatsen vrij van waterdruppeltjes, stoom, stof en olieachtig stof;
⑶Plaatst waar er geen corrosieve, brandbare gas of vloeistof zijn;
⑷Plaatsen zonder drijvende stof en metaaldeeltjes;
⑸Een vaste en trilling-vrije plaats;
⑹Een plaats zonder elektromagnetische lawaaiinterferentie.

Verpakking en het Verschepen

Levertijd

1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.

2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.

De Certificaten van Ce & ROHS-
