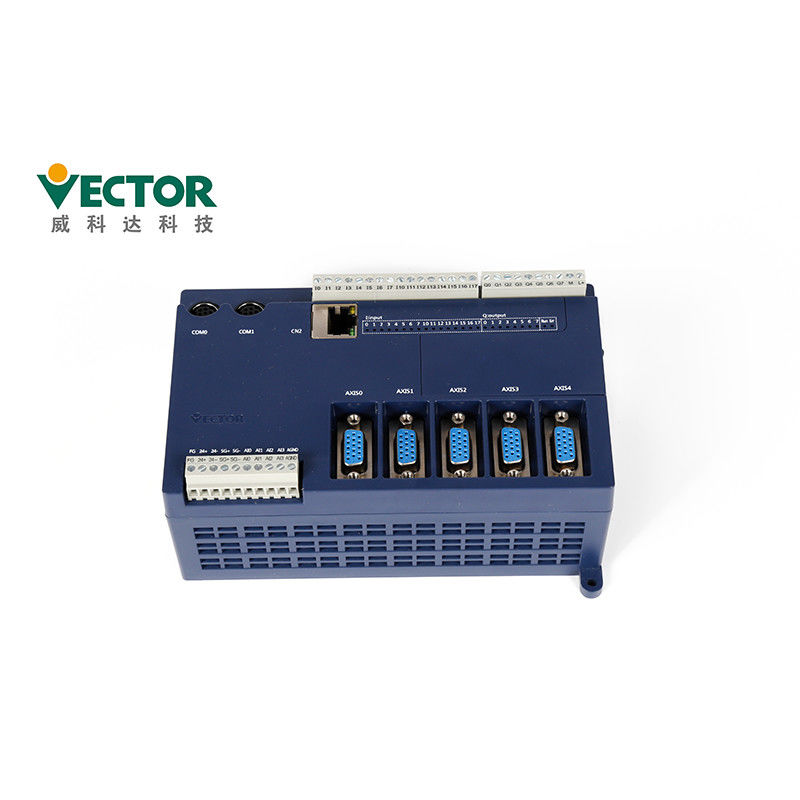

MULTIPROG CanOpen 5 het Controlemechanisme For Laminating Equipment van de Asmotie

MULTIPROG iec61131-3 Standaardcanopen 5 het Controlemechanisme For Laminating Equipment van de Asmotie

Het VA-controlemechanisme van de reeksmotie gebruikt het MULTIPROG-programmeringshulpmiddel en steunt 5 programmerend

talen die van internationale norm iec61131-3, het maken voor toepassingsprogrammeurs gemakkelijk te krijgen

begonnen. Dit motiecontrolemechanisme steunt drie soorten interfaces: impuls, analogon en CanOpen voor motie

controle. Dit product is eigenlijk de leider in het controlemechanismeproducten van de niet-busmotie.

Producteneigenschappen

Inleiding van Software:

Analoge wijze - Steun As van 4*Servo + 12*Virtual-

Impulswijze - Steun As van 5*Servo + 11*Virtual-

CANopenwijze - Steun Max. As 16

Prestaties:

Het vermogen van de signaalverwerking - krachtig de gegevensverwerkingsvermogen van het WAPEN, uitstekend de hoge snelheidssignaal van FPGA

verwerkingsvermogen; Verrichtingssnelheid - de Verrichtingscyclus van as 6 neemt slechts 500 microseconden.

De krachtige Functies van de Motiecontrole

1. Het de functieblok van de motiecontrole is met PLCOPEN2.0 in overeenstemming, steunt CNC ook functieblokken

2. De functie van de steunschok, bepaalde het tarief van verandering van versnelling/vertraging; De Wijzefunctie van de steunbuffer,

    zachtere motiekromme.

3. Verstrek speciale functieblokken voor sommige industrieën, optimaliseer oplossingen, en maak de toepassing meer

    geschikt en efficiënt:

Vectornadruk bij het verstrekken van algemene oplossingen voor klanten. Wij hebben speciale modules voor aangepast

klanten voor de industrie, zoals: speciale modules voor post-persmateriaal, speciale modules voor het leiden

randdocument het voeden, snijdende modules, en Absolute motiemodule voor zware inertielading etc. Het gebruik

van specifieke modules maakt de toepassing van motiecontrolemechanismen gemakkelijker en efficiënter.

MULTIPROG Programmeertaal:

MULTIPROG steunt IL, ST, FBD, LD, de programmeertalen van SFC vijf, waarvan IL en S T tot behoren

de tekst programmeertaal, FBD, LDAnd SFC behoort tot de grafische programmeertaal. Een programma met

de onafhankelijke functies is verdeeld in codedeel en gegevensdeel. De code wordt geschreven in één of verscheidene talen

van IL, ST, worden FBD, LD, SFC, en het gegeven verklaard in de veranderlijke het werkorde. Dit hoofdstuk beschrijft hoe te

verklaar variabelen en hoe te om hen in deze vijf programmeertalen te programmeren:

〖1〗 IL is een afkorting van de Instructielijst;

〖2〗 ST is een afkorting van Gestructureerde Tekst gestructureerde teksten;

〖3 is FBD〗 een afkorting van de grafiek van de het Diagramfunctie van het Functieblok;

〖4〗 LD is een afkorting van de ladderdiagram van het Ladderdiagram;

〖5〗 SFC is SequentialFunction-Grafiek is een afkorting van opeenvolgende functiegrafiek;

In een grafiek-als programmeertaal, worden de programma's afgetast van boven tot onder en links aan recht. In a

wordt de tekst gebaseerde programmeertaal, programma's van boven tot onder afgetast.

MULTIPROG de presentatie van de programmeringsinterface

Na het openen MULTIPROG, u caNSee dat het slechts één hoofdgrens heeft. Volgens de functie,

het is verdeeld in verschillende gebieden, zoals getoond.

a. Duidelijke programmeringsstructuur, standaard programmeertaal

b. Steun dwars-compilatie tussen FBD, LD en IL, en steun gemengde programmering

c. Steunt iec61131-3 programmeertalen: FBD, LD, IL, ST EN SFC

Programmeringsmodel met norm iec61131-3

1) De MULTIPROG-programmeringssoftware door het VA-motiecontrolemechanisme heeft wordt gebruikt een programmeertaal die

en programmastructuur overeenkomstig het programmeersysteem van CEI 61131-3. In CEI 61131-3,

de onderneming van programma's en projecten wordt gedaan in de Eenheid van de Programmaorganisatie (POU). De eenheid POU bestaat

van drie delen: PROGRAMMA, FUNCTIONBLOCK EN FUNCTIE. Het vervangt de vijf functionele blokken OB, Pb, OB,

Sb en FB van de traditionele PLC programmeertaal. Efficiënter en beknopter zoals getoond.

2) Het model van de de programmeringssoftware van CEI 61131-3 wordt vertegenwoordigd door een hiërarchische structuur, zoals hieronder getoond, de software

het model beschrijft het verband tussen de diverse delen, met inbegrip van de configuratie, middel, taak, programma

de organisatieeenheid, de globale variabelen, de configuratie van I/o-, etc… die proces programmeren kunnen een complex programma programmeren,

of verdeeld in een aantal kleine modules kan ook gelijktijdig downloaDA meerderheid van afzonderlijke programma's zijn, die lopen,

of het programma in een meerderheid van taken om de modulariteit en de operationele proceduresefficiency uit te voeren, te verbeteren zoals getoond.

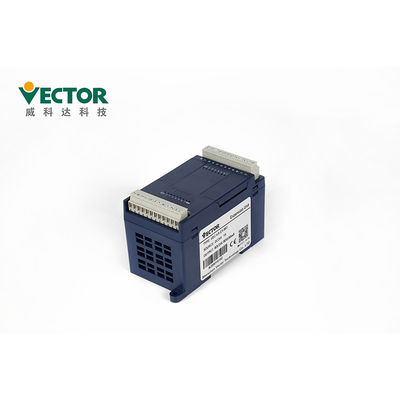

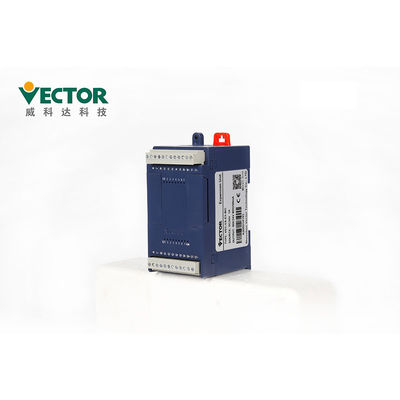

Uitbreidingseenheden

De module van de gastheerio uitbreiding van Vikeda-motiecontrolemechanisme heeft 8IO, hoofdzakelijk 16I en 16O. 8IO betekent dat

de uitbreidingsmodule heeft 8 digitale inputhavens en 8 digitale outputhavens (transistortype output); 16I betekent dat

de uitbreidingsmodule heeft 8 digitale inputhavens en 8 digitale outputhavens (transistoroutput). 16 DI ports; 16O

betekent dat de uitbreidingsmodule 16 heeft havens (transistoroutput) DOEN; onder hen, Di en kunnen worden geselecteerd

door verbindingsdraden op de gastheer van het motiecontrolemechanisme om de types van NPN te selecteren en PNP-

De temperatuur van het milieu waar dit product wordt gebruikt is -10°C aan +40°C. Voor het werk op lange termijn,

men adviseert dat de omgevingstemperatuur onder +40°C. is. Als de omgevingstemperatuur overschrijdt

+40°C, te plaatsen gelieve het in een goed-geventileerde plaats om productbetrouwbaarheid te verzekeren. Als dit product in geïnstalleerd is

een distributiedoos, de grootte en de ventilatievoorwaarden van de distributiedoos moeten zijn dusdanig dat intern allen

de elektronische apparaten worden niet blootgesteld aan het gevaar om te oververhitten, en de aandacht zou aan of moeten worden besteed

de trilling van de machine zal de elektronische apparaten van de distributiedoos beïnvloeden. Bovendien

de gebruiksvoorwaarden omvatten het volgende:

⑴Plaatsen zonder apparaten hoog-te verwarmen;
⑵Plaatsen vrij van waterdruppeltjes, stoom, stof en olieachtig stof;
⑶Plaatst waar er geen corrosieve, brandbare gas of vloeistof zijn;
⑷Plaatsen zonder drijvende stof en metaaldeeltjes;
⑸Een vaste en trilling-vrije plaats;
⑹Een plaats zonder elektromagnetische lawaaiinterferentie.

Verschillende Uitbreidingseenheden en Functies

Verpakking en het Verschepen

Levertijd

1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.

2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
