De vector Ruwe Servoaandrijving van 12A voor Kartonglb Vormende Machine
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-vc-01233h-m-e |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | To Be Discussed |
| Verpakking Details: | 280*208*78mm, 375*290*155mm |
| Levertijd: | 3-5 het werkdagen |
| Betalingscondities: | T/T, Western Union, L/C |
| Levering vermogen: | 500 uitrustingen/maand |
|
Gedetailleerde informatie |
|||
| Voltage: | 380V | Macht: | 5.5KW |
|---|---|---|---|
| Fase: | Fase uitkiezen/3 | Communicatie Protocollen: | CanOpen/Ethercat/Modbus |
| CODEUR: | stijgende impuls 2500 + Zaalcodeur; | Geschatte Stroom: | 12A |
| Input-output: | Impuls/Analogon | Controlewijze: | Torsie/Plaats/Snelheid |
| toepassing: | Kartonglb Vormende Machine | Productnaam: | Servoaandrijving voor Kartonglb Vormende Machine |
| Hoog licht: | De vector Ruwe Servoaandrijving van 12A,12A ruwe Servoaandrijving |
||
Productomschrijving
AC Servomotor, de Servoaandrijving van 380V 5.5kW voor Kartonglb Vormende Machine

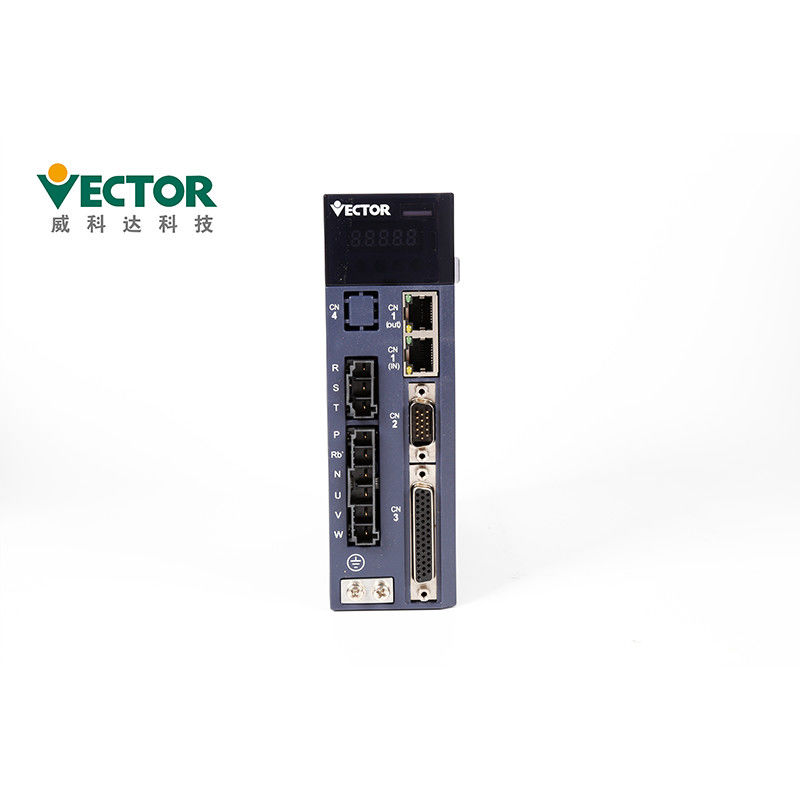

Servoaandrijving voor Kartonglb Vormende Machine
Wisselstroom 5.5KW
Kies/380V In drie stadia uit
Modbus/CanOpen/EtherCAT
Plaats/Snelheids/Torsiecontrolewijze
stijgende impuls 2500 + Zaalcodeur;
Productenbeschrijving
| Productnaam | Servoaandrijving voor Kartonglb Vormende Machine |
| Merk | Vector |
| ModelNo. | Vec-vc-01233h-m-e |
| Macht | 5.5KW |
| Input-output | Impuls/Analogon |
| Voltage | 380V |
| Fase | Kies/In drie stadia uit |
| Geschatte Stroom | 12A |
| Communicatie Protocollen | Modbus/CanOpen/EtherCAT |
| Codeur | stijgende impuls 2500 + Zaalcodeur; |
| De Input van het impulsbevel | Impulstype | Differentiële input, Open collector |
| Frequentiegebied | Differentiële input: 0-500kHz, impulsbreedte groter dan 1us Open collector: 0-300kHz, impulsbreedte groter dan 2.5us |
|
| Impulswijze | impuls + richting; Ab pluses; CW+CCW; | |
| Analoge Input | Voltagewaaier | -10V aan 10V |
| Inputimpedantie | 10kΩ | |
| Maximumfrequentie | 1.5kHz | |
| DI/DO interfacetype | NPN/PNP | |
| Mededeling | Modbus/CANopen/EtherCAT | |
| Plaatswijze | De Methode van de bevelinput | Impulsbevel Interne Planningspositie plan door doelpositie, snelheid, versnelling en vertraging tijd trapezoïdale snelheidskromme kubieke snelheidskromme absolute/relatieve bevelwijze |
| Instructie Gladmakende Wijze | Lage Pas die/Midden filtreren filtreren | |
| Elektronische Toestelverhouding | N/M; (M=1~2147483647, N=1~2147483647) | |
| Torsiegrens | Interne Torsiegrens/Analoge Torsiegrens | |
| Feedforward Compensatie | Snelheidsfeedforward/Torsiefeedforward | |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| De Wijze van snelheidscontol | Het Type van bevelinput | Impulsfrequentie/Analoge/Interne Planningssnelheid |
| De Waaier van de snelheidscontrole | 1~max snelheid | |
| Bandbreedte | 1kHz | |
| Torsiegrens | Interne Torsiegrens/Analoge Torsiegrens | |
| Instructie Gladmakende Wijze | Lage Pas die/Midden filtreren filtreren | |
| Feedforward Compensatie | Torsiefeedforward | |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| De Wijze van de torsiecontrole | Het Type van bevelinput | Interne Torsieverwijzing/Analoge Controletorsie |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| Maximum snelheid | Interne Maximum snelheid/Analoge Maximum snelheid | |
| Digitale Input | Laat Aandrijving toe, stel Aandrijving terug, Torque Bevela/b Schakelaar, het Omgekeerde van het Torsiebevel Laat, door:sturen de Schakelaar van de Torsiegrens A/B, de Negatieve Voorwaartse Schakelaar van de Torsiegrens A/B toe, De maximum snelheida /B schakelaar, negatieve voorwaartse maximum snelheida/b schakelaar, stoot aan, stoot het omgekeerde aan, verzendt het bevelomgekeerde laat, hoofdsnelheids brona/b schakelaar toe, laat het snelheidseinde, ontruimt positie toe de telling, snelheidswijze Nul bevestigde, snelheidsselectie met meerdere snelheden 0, snelheidsselectie met meerdere snelheden 1, snelheidsselectie met meerdere snelheden 2, snelheidsselectie met meerdere snelheden 3, positiebevel verboden, het omgekeerde van het positiebevel, belemmerd impulsbevel, elektronische toestelverhouding schakelaar 1, positiefout Duidelijk, terugkeer aan nul, de positie van het trekker multi-segment, selectie 0, selectie 1, multi-segment van de multi-segmentpositie van de multi-segmentpositie positieselectie 2, selectie 3, de richting van de multi-segmentpositie van de multi-segmentpositie selectie, nul de schakelaarinput van de terugkeeroorsprong, x-y impuls en interne positie planning de omschakeling, schakelaar van de controlewijze 0, schakelaar van de controlewijze 1, laat onderbreekt vaste lengte toe de input, annuleert onderbreekt vaste lengte, onderbreekt de trekker vaste lengte, plaats eerst van tweede reeks aanwinstenschakelaar, teruggestelde fout, positieve grensschakelaar op positiewijze, Omgekeerde grensschakelaar binnen positiewijze, open en gesloten lijn op volledige gesloten lijnwijze, elektronische toestelverhouding schakelaar 2, de input van de motoroververhitting, de input van het noodsituatieeinde, de interne reeks van de trekker duidelijke, interne trekker, interne tegentellingsimpuls, interne tegen duidelijk, de wijze van de snelheidswijze UPDOWN OMHOOG signaal, de wijze van de snelheidswijze UPDOWN ONDERAAN Signaal, AI nul afwijkings automatische correctie. |
|
| Digitale Output | Over toegelaten bestuurder, snelheidsaankomst, snelheidsvermindering, snelheidsverhoging, nul snelheid, snelheid grens, voorwaartse omwenteling, omgekeerde omwenteling, foutenoutput, voorwaartse maximum snelheid op torsiewijze, de torsiewijze in de negatieve maximum snelheid, op de torsiewijze, wordt het plaatsen voltooid, plaatsen is dicht aan de output, wordt de nul terugkeer voltooid, ook is de positiefout groot, wordt de output onderbroken door de vaste lengte, is de output van de softwaregrens output, de remoutput is Ingevoerd bevel is geldig, vaak VAN, altijd, de output van de torsiegrens, torsie de aankomst, interne trekkerstatus, interne tegentelling komt aan, is de snelheid verenigbaar, impuls het positiebevel is nul output |
|
Installatievoorzorgsmaatregelen
●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en
de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.
●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.
●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij een gespecificeerde afstand van binnen wordt gehouden
de oppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.
| Installatie Milieu Vereisten |
Luchtdruk | 86~106kPa |
| Mbientvochtigheid | 0~55℃ | |
| Omgevingstemperatuur | 0~90%RH | |
| IP Classificatie | IP20 | |
| Trilling | 0~4.9m/s^2 |
●Wanneer het installeren, blokkeer niet de zuiging en uitlaathavens, en sta geen buitenlandse voorwerpen toe
binnen het in te gaan product, anders kan het defect of brand veroorzaken toe te schrijven aan het verouderen van interne componenten.
●Plaats geen zware voorwerpen op of onder dit product aangezien dit in verwonding kan resulteren.
●Gelieve te installeren in het volgende milieu:
1.places zonder direct zonlicht;
2.Locations waar de omgevingstemperatuur in de waaier van 0 ° C aan 55 ° C is;
3.Relative vochtigheid in de waaier van 0% aan 95%, en geen condensatie;
4.Locations vrij van waterdruppeltjes, dampen, stof en olieachtig stof;
5.Locations waar er geen hoog hitteapparaat is;
6.Non-correderende stof, brandbaar gas en vloeibare plaatsen;
7.It is niet gemakkelijk om water, olie en geneeskunde te bespatten;
8.places dat niet aan radioactieve straling wordt blootgesteld;
9.Strong en trilling-vrije plaatsen;
10.Locations waar er geen elektromagnetische lawaaiinterferentie is.
Het paneel bevat 8 knopen en 5 digitale buizen. Slechts 5 van de 8 knopen kunnen worden gebruikt, en
blijvend 3 gereserveerde knopen. De algemene functies van de vijf knopen worden getoond in de hieronder lijst.
| Zeer belangrijke Naam | Zeer belangrijke functie |
| PAR/ALM | wijzeschakelaar, terugkeer aan het vorige menu |
| ▲(voeg toe) | waarde van het verhogings de opvlammende beetje van de LEIDENE digitale buis |
| ▼(Dec) | Waarde van het dalings de opvlammende cijfer van de LEIDENE digitale buis |
| STOP/RST | Verplaatst de het knipperen LEIDENE buis naar de linkerzijde; controleert hoogwaardig van gegevens dan langer 5 beetjes; Het foutenterugstellen; voer F-N-functie uit |
| RD/WT | lees-schrijfparameterwaarden; ga F-N-pagina in |
Bedradingsvoorzorgsmaatregelen
●Het wordt geadviseerd om eenfasige 220V voor hoofdvoeding niet te gebruiken,
welke schade aan elektrolytische condensator kan veroorzaken toe te schrijven aan gebrek aan fase.
●Verander niet de bedrading tijdens macht-, anders kan het elektrisch veroorzaken
schok of verwonding.
●Gelieve te voeren bedrading of inspectie door professionele technici uit, anders het
kan elektrische schok of productmislukking veroorzaken.
●Gelieve te bevestigen zorgvuldig de bedrading en de voeding. De outputkring kan wegens worden kortgesloten
bedradingsfouten of toepassing van verschillende voltages. De rem werkt niet wanneer de bovengenoemde fout voorkomt,
welke in mechanische schade of lichamelijk letsel kan resulteren.
●Verbind niet de kabel van de inputmacht met de terminals van U, van V, en w-van
aandrijving. Anders, zal de servobestuurder worden beschadigd.
●Wanneer bedrading, ga de machtskabel en signaal geen kabel door dezelfde pijp over, en bundel niet
hen samen. De afstand tussen twee zou meer dan 30cm moeten zijn om interferentie te vermijden.
●De terminal van de bestuurdersgrond moet worden aan de grond gezet om lekkage te vermijden en de interferentie van het systeem te verminderen,
en de diameter van de gronddraad hetzelfde als of boven de voedinglijn moeten zou zijn.
●Wanneer het verbinden van de AC voeding en gelijkstroom-voeding met de servoeenheid, verbind met gespecificeerd
terminal. Het nalaten dit te doen kan in defect of brand resulteren.
●Voor de bedradingslengte, is de lijn van de bevelinput tot 3m en de codeur
de lijn is tot 20m.
●Gebruik een ver*draaien-paar beschermde kabel voor de signaalkabel en codeurkabel, en
maalde het schild met één enkel eind.
●U, V, w-de terminals van de bestuurder en de terminals van U, van V, en w-van de motor zouden één voor één moeten worden aangesloten
volgens de naam. Als het verkeerde verbonden is, kan de motor niet normaal werken.
●De gemeenschappelijke gelijkstroom-busproducten vereisen druk - gevoelige weerstanden en de bedrading
is veilig.
●Gelieve te controleren de macht nadat de macht weg minstens 5 minuten is. Zelfs als de stroom wordt afgesloten, hoogspanning
kan binnen de servoaandrijving blijven. Daarom raak niet de machtsterminal binnen 5 minuten nadat de macht is
uitgezet, anders kan het elektrische schok veroorzaken.
●Draai niet de vaak ON/OFF macht. Wanneer het aan noodzakelijk is
onophoudelijk eens te controleren de inschakelen /OFF de macht, gelieve het of minder in 1 minuut. Sinds de voedingsectie
van de servobestuurder heeft een condensator, grote het laden huidige (lastentijd van 0,2 seconden) stromen tijdens ON/OFF
voeding. Daarom als de macht vaak aangezette /OFF is, de prestaties van de belangrijkste kringscomponenten
binnen de servobestuurder zal worden gedegradeerd.
●Pas geen macht toe wanneer de eindblokschroeven los zijn of de kabel is
los. Anders, kan het brand veroorzaken.
●Tref aangewezen beveiligingsmaatregelen in de volgende plaatsen, anders
de machine kan worden beschadigd:
1. Plaatsen die interferentie toe te schrijven aan statische elektriciteit veroorzaken;
2. Een plaats die een sterk elektrisch gebied of een sterk magnetisch veld veroorzaakt;
3. Plaatsen waar er stralingsstraling kan zijn;
4. Een plaats met een machtskoord dichtbij.
Onderhoud en inspectievoorzorgsmaatregelen
●verander niet de bedrading terwijl de macht is, anders kan het elektrische schok of verwonding veroorzaken.
●gelieve te voeren bedrading of inspectie door professionele technici uit, anders het
kan elektrische schok of productmislukking veroorzaken.
●gelieve te controleren de macht nadat de macht weg minstens 5 minuten is. Zelfs als de stroom wordt afgesloten,
de hoogspanning kan binnen de servoaandrijving blijven. Daarom raak binnen niet de machtsterminal
5 minuten nadat de stroom wordt afgesloten, anders kan het elektrische schok veroorzaken.
●wanneer het vervangen van de servoaandrijving, tevreden file de servoparameters van de bestuurdersgebruiker voordien te vervangen
de vervanging, en brengt de steun naar de nieuwe servoaandrijving over, en begint dan de verrichting opnieuw,
anders kan de machine worden beschadigd.
Toebehoren:
| Bijkomende naam | Beeld | ||
| Satandardvervangstukken | Machtsterminal | |
Pas aan E1, E2-structuuraandrijving aan |
| Cn3 codeurstop | Codeurstop aan de bestuurderskant | ||
| Cn4 controle eindstop | Input-output signaalterminals, gebruiker bedrading | ||
| De lijn van de codeurverbinding | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Machtslijn | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Aandrijving controlelijn | Verbind en pas de software verre controle en ingebouwde programmatuur update aan | ||
| Kopende Vervangstukken | USB aan RS232-Adapterkabel | Indien nodig, zelfaankoop | |
| Ethernetcommunicatielijn | Indien nodig, zelfaankoop |
Certificaten
1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van
het veranderlijke systeem die van de snelheids elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;
3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteit
normen en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.
Kwaliteit die controleren:
Vier keer Productie het testen
Twee Keer 24 hoursTesting
100% inspectie alvorens Te verschepen
Levertijd en Verschepende Manier
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
| Verpakkingsdetails van Servoaandrijving | |||
| Producten | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Grootte | 280*208*78 | 280*208*112 | 375*290*155 |
