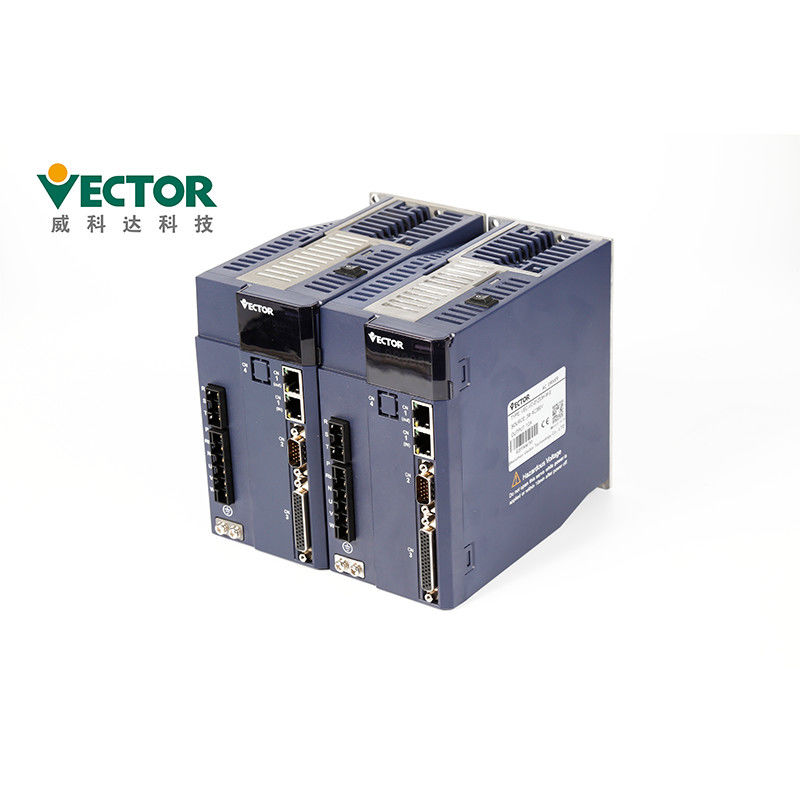

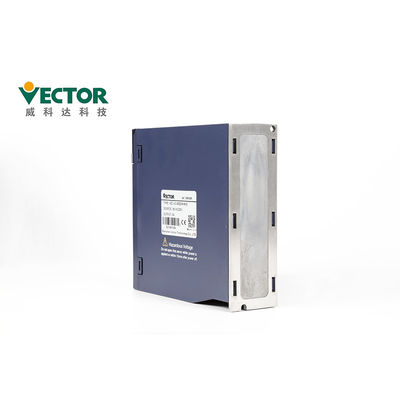

A4n Standaard Universele Servoaandrijving EtherCAT 200W 400W 750W 1kw 1.5kw

Productomschrijving

A4n Standaard Servoaandrijvings200w 400W 750W 1kw 1.5kw Servomotor Ethercat

Hoge Torsie Nauwkeurige Servoaandrijving
Macht 75KW
380V in drie stadia
CanOpen/EtherCAT
De Wijze van de torsiecontrole
17 beetje absolute codeur;

Productenbeschrijving


Installatievoorzorgsmaatregelen

●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en

de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.

●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.

●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij een gespecificeerde afstand van binnen wordt gehouden

de oppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.


●Wanneer het installeren, blokkeer niet de zuiging en uitlaathavens, en sta geen buitenlandse voorwerpen toe

binnen het in te gaan product, anders kan het defect of brand veroorzaken toe te schrijven aan het verouderen van interne componenten.
●Plaats geen zware voorwerpen op of onder dit product aangezien dit in verwonding kan resulteren.
●Gelieve te installeren in het volgende milieu:
1.places zonder direct zonlicht;
2.Locations waar de omgevingstemperatuur in de waaier van 0 ° C aan 55 ° C is;
3.Relative vochtigheid in de waaier van 0% aan 95%, en geen condensatie;
4.Locations vrij van waterdruppeltjes, dampen, stof en olieachtig stof;
5.Locations waar er geen hoog hitteapparaat is;
6.Non-correderende stof, brandbaar gas en vloeibare plaatsen;
7.It is niet gemakkelijk om water, olie en geneeskunde te bespatten;
8.places dat niet aan radioactieve straling wordt blootgesteld;
9.Strong en trilling-vrije plaatsen;
10.Locations waar er geen elektromagnetische lawaaiinterferentie is.


Het paneel bevat 8 knopen en 5 digitale buizen. Slechts 5 van de 8 knopen kunnen worden gebruikt, en

blijvend 3 gereserveerde knopen. De algemene functies van de vijf knopen worden getoond in de hieronder lijst.

Bedradingsvoorzorgsmaatregelen

●Het wordt geadviseerd om eenfasige 220V voor hoofdvoeding niet te gebruiken,

welke schade aan elektrolytische condensator kan veroorzaken toe te schrijven aan gebrek aan fase.

●Verander niet de bedrading tijdens macht-, anders kan het elektrisch veroorzaken

schok of verwonding.

●Gelieve te voeren bedrading of inspectie door professionele technici uit, anders het

kan elektrische schok of productmislukking veroorzaken.

●Gelieve te bevestigen zorgvuldig de bedrading en de voeding. De outputkring kan wegens worden kortgesloten

bedradingsfouten of toepassing van verschillende voltages. De rem werkt niet wanneer de bovengenoemde fout voorkomt,

welke in mechanische schade of lichamelijk letsel kan resulteren.

●Verbind niet de kabel van de inputmacht met de terminals van U, van V, en w-van

aandrijving. Anders, zal de servobestuurder worden beschadigd.

●Wanneer bedrading, ga de machtskabel en signaal geen kabel door dezelfde pijp over, en bundel niet

hen samen. De afstand tussen twee zou meer dan 30cm moeten zijn om interferentie te vermijden.

●De terminal van de bestuurdersgrond moet worden aan de grond gezet om lekkage te vermijden en de interferentie van het systeem te verminderen,

en de diameter van de gronddraad hetzelfde als of boven de voedinglijn moeten zou zijn.

●Wanneer het verbinden van de AC voeding en gelijkstroom-voeding met de servoeenheid, verbind met gespecificeerd

terminal. Het nalaten dit te doen kan in defect of brand resulteren.

●Voor de bedradingslengte, is de lijn van de bevelinput tot 3m en de codeur

de lijn is tot 20m.

●Gebruik een ver*draaien-paar beschermde kabel voor de signaalkabel en codeurkabel, en

maalde het schild met één enkel eind.

●U, V, w-de terminals van de bestuurder en de terminals van U, van V, en w-van de motor zouden één voor één moeten worden aangesloten

volgens de naam. Als het verkeerde verbonden is, kan de motor niet normaal werken.

●De gemeenschappelijke gelijkstroom-busproducten vereisen druk - gevoelige weerstanden en de bedrading

is veilig.

●Gelieve te controleren de macht nadat de macht weg minstens 5 minuten is. Zelfs als de stroom wordt afgesloten, hoogspanning

kan binnen de servoaandrijving blijven. Daarom raak niet de machtsterminal binnen 5 minuten nadat de macht is

uitgezet, anders kan het elektrische schok veroorzaken.

●Draai niet de vaak ON/OFF macht. Wanneer het aan noodzakelijk is

onophoudelijk eens te controleren de inschakelen /OFF de macht, gelieve het of minder in 1 minuut. Sinds de voedingsectie

van de servobestuurder heeft een condensator, grote het laden huidige (lastentijd van 0,2 seconden) stromen tijdens ON/OFF

voeding. Daarom als de macht vaak aangezette /OFF is, de prestaties van de belangrijkste kringscomponenten

binnen de servobestuurder zal worden gedegradeerd.

●Pas geen macht toe wanneer de eindblokschroeven los zijn of de kabel is

los. Anders, kan het brand veroorzaken.

●Tref aangewezen beveiligingsmaatregelen in de volgende plaatsen, anders

de machine kan worden beschadigd:

1. Plaatsen die interferentie toe te schrijven aan statische elektriciteit veroorzaken;

2. Een plaats die een sterk elektrisch gebied of een sterk magnetisch veld veroorzaakt;

3. Plaatsen waar er stralingsstraling kan zijn;

4. Een plaats met een machtskoord dichtbij.

Toebehoren:

	Bijkomende naam	Beeld
Satandardvervangstukken	Machtsterminal		Pas aan E1, E2-structuuraandrijving aan
	Cn3 codeurstop		Codeurstop aan de bestuurderskant
	Cn4 controle eindstop		Input-output signaalterminals, gebruiker bedrading
	De lijn van de codeurverbinding		De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar
	Machtslijn		De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar
	Aandrijving controlelijn		Verbind en pas de software verre controle en ingebouwde programmatuur update aan
Kopende Vervangstukken	USB aan RS232-Adapterkabel		Indien nodig, zelfaankoop
	Ethernetcommunicatielijn		Indien nodig, zelfaankoop

Certificaten
1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van
het veranderlijke systeem die van de snelheids elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;
3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteit
normen en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.

Kwaliteit die controleren:
Vier keer Productie het testen
 Twee Keer 24 hoursTesting
100% inspectie alvorens Te verschepen

Levertijd en Verschepende Manier

1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
