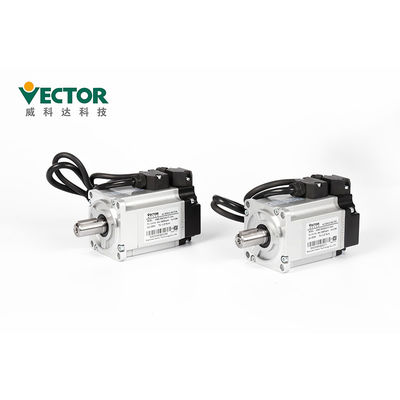

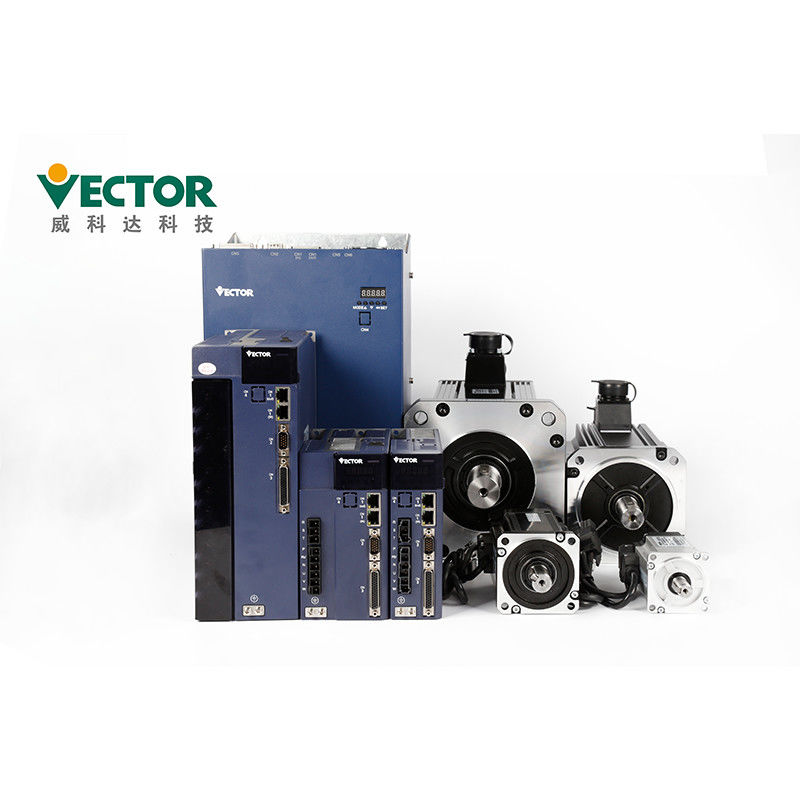

De vectormotoren en de Aandrijving van 3A Kleine Servo met de Absolute Codeur van 23Bit
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-vc-00623hc-m-e/80mb-00125a23f-MF2 |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | To Be Discussed |
| Verpakking Details: | 375*290*155mm, 280*208*112mm |
| Levertijd: | 5-8 het werkdagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 500-1000 uitrustingen /Month |
|
Gedetailleerde informatie |
|||
| Fase: | In drie stadia | Voltage: | 220v |
|---|---|---|---|
| Model: | Vec-vc-00623hc-m-e/80mb-00125a23f-MF2 | gebruik: | Verpakkingsmachine |
| Certifictaes: | Ce | CODEUR: | 23 beetje absolute Codeur |
| Communicatie Protocollen: | Modbus/CANopen/EtherCAT | Macht: | 1KW |
| Hoog licht: | 3A kleine Servomotoren en Aandrijving,Vector Kleine Servomotoren en Aandrijving,Vector Servo de Aandrijvingssysteem van 3A |
||
Productomschrijving
de Machtsac van 220V 1kw Kleine Servoaandrijving met de Absolute Codeur van 23Bit
Kleine Machtsac Servoaandrijving
Wisselstroom 1KW
220V in drie stadia
Modbus/CanOpen/EtherCAT
Plaats/Snelheids/Torsiecontrolewijze
de absolute codeur van 23bit Tamagawa;
Producteneigenschappen
| Productnaam | Kleine Machtsac Servoaandrijving |
| Merk | Vector |
| ModelNo. | Vec-vc-00623hc-m-e/80mb-00125a23f-MF2 |
| Power4 | 1KW |
| Voltage | 220V |
| Fase | In drie stadia |
| Geschatte Stroom | 3A |
| Communicatie Protocollen | Modbus/CANopen/EtherCAT |
| Codeur | de absolute codeur van 17/23 beetjetamagawa |
| De Input van het impulsbevel | Impulstype | Differentiële input, Open collector |
| Frequentiegebied | Differentiële input: 0-500kHz, impulsbreedte groter dan 1us Open collector: 0-300kHz, impulsbreedte groter dan 2.5us |
|
| Impulswijze | impuls + richting; Ab pluses; CW+CCW; | |
| Analoge Input | Voltagewaaier | -10V aan 10V |
| Inputimpedantie | 10kΩ | |
| Maximumfrequentie | 1.5kHz | |
| DI/DO interfacetype | NPN/PNP | |
| Mededeling | Modbus/CANopen/EtherCAT | |
| Plaatswijze | De Methode van de bevelinput | Impulsbevel Interne Planningspositie plan door doelpositie, snelheid, versnelling en vertraging tijd trapezoïdale snelheidskromme kubieke snelheidskromme absolute/relatieve bevelwijze |
| Instructie Gladmakende Wijze | Lage Pas die/Midden filtreren filtreren | |
| Elektronische Toestelverhouding | N/M; (M=1~2147483647, N=1~2147483647) | |
| Torsiegrens | Interne Torsiegrens/Analoge Torsiegrens | |
| Feedforward Compensatie | Snelheidsfeedforward/Torsiefeedforward | |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| De Wijze van snelheidscontol | Het Type van bevelinput | Impulsfrequentie/Analoge/Interne Planningssnelheid |
| De Waaier van de snelheidscontrole | 1~max snelheid | |
| Bandbreedte | 1kHz | |
| Torsiegrens | Interne Torsiegrens/Analoge Torsiegrens | |
| Instructie Gladmakende Wijze | Lage Pas die/Midden filtreren filtreren | |
| Feedforward Compensatie | Torsiefeedforward | |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| De Wijze van de torsiecontrole | Het Type van bevelinput | Interne Torsieverwijzing/Analoge Controletorsie |
| Torsiecompensatie | Vaste Torsiecompensatie/Analoge Torsiecompensatie/ Automatische Torsiecompensatie; |
|
| Maximum snelheid | Interne Maximum snelheid/Analoge Maximum snelheid | |
Het paneel bevat 5 knopen en 5 digitale buizen.
De algemene functies van de vijf knopen worden getoond in de hieronder lijst.
| Zeer belangrijke Naam | Zeer belangrijke functie |
| Wijze | wijzeschakelaar, terugkeer aan het vorige menu |
| ▲(voeg toe) | waarde van het verhogings de opvlammende beetje van de LEIDENE digitale buis |
| ▼(Dec) | Waarde van het dalings de opvlammende cijfer van de LEIDENE digitale buis |
| ◄◄ (verschuiving) | Verplaatst de het knipperen LEIDENE buis naar de linkerzijde; controleert hoogwaardig van gegevens dan langer 5 beetjes; Het foutenterugstellen; voer F-N-functie uit |
| REEKS | lees-schrijfparameterwaarden |
Servomotor:
Installatie:
●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en
de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.
●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.
●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij gespecificeerd wordt gehouden
de afstand van de binnenoppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.
| Installatie Milieu Vereisten |
Luchtdruk | 86~106kPa |
| Mbientvochtigheid | 0~55℃ | |
| Omgevingstemperatuur | 0~90%RH | |
| IP Classificatie | IP20 | |
| Trilling | 0~4.9m/s^2 |
Verpakking en het Verschepen
| Verpakkingsdetails van Servoaandrijving | |||||
| Producten | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Grootte | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Verpakkingsdetails van Motiecontrolemechanisme | |||||
| Producten | VA motie | VA uitbreiding | VE Motie | VE Uitbreiding (32) | VE Uitbreiding (76) |
| Ctn. Grootte | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Levertijd
| Hoeveelheid | 1-5 uitrustingen | 50-100 uitrustingen | 200-500 uitrustingen |
| levertijd | Binnen 3 dagen | 5-10 dagen | 15-25 dagen |
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
Toebehoren
| Bijkomende naam | Beeld | ||
| Satandardvervangstukken | Machtsterminal | |
Pas aan E1, E2-structuuraandrijving aan |
| Cn3 codeurstop | Codeurstop aan de bestuurderskant | ||
| Cn4 controle eindstop | Input-output signaalterminals, gebruiker bedrading | ||
| De lijn van de codeurverbinding | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Machtslijn | De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar |
||
| Aandrijving controlelijn | Verbind en pas de software verre controle en ingebouwde programmatuur update aan | ||
| Kopende Vervangstukken | USB aan RS232-Adapterkabel | Indien nodig, zelfaankoop | |
| Ethernetcommunicatielijn | Indien nodig, zelfaankoop |
Ce-Certificaten
1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van
het veranderlijke systeem die van de snelheids elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;
3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteit
normen en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.
