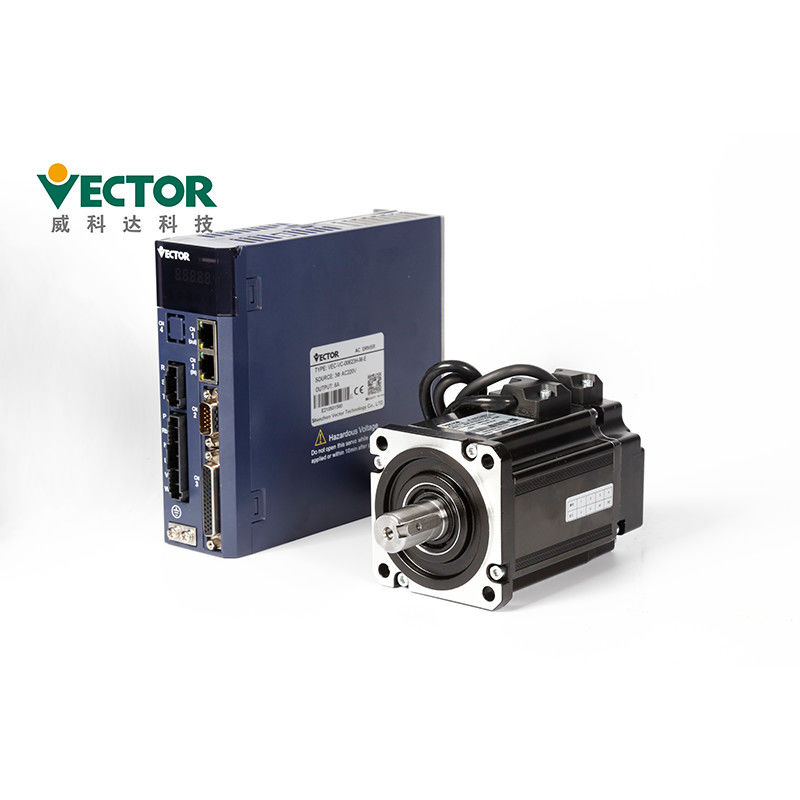

van het Systeemethercat van 1500w 3000rpm AC Servobustype

Productomschrijving

Het Type van EtherCATbus AC Servopack 1500w de Servo Servomotor van BestuurdersAnd 3000rpm



Flexibeler, Nauwkeuriger

Servoaandrijving + Servomotor

Machtsdekking 200W-110KW

Kies/220V/380V In drie stadia uit

Modbus/CanOpen/EtherCAT

Plaats, Snelheids en Torsiecontrolewijze

stijgende lijn 2500 + Zaalcodeur; stijgende lijn 2500; de absolute codeur van 17/23 beetjetamagawa;
de absolute codeur van 24 beetjenikon



Productenbeschrijving





Producten	AC Servopack
Merk	Vector
ModelNo.	VEC-VC-00623HC-M-E/110MB-1R530A23F-MF2
Macht	1.5KW
Voltage	220V
Fase	In drie stadia
Geschatte Snelheid	3000 t/min
Geschatte Stroom	6A
Geschatte Torgue	5Nm
Communicatie Protocollen	CANopen/EtherCAT
Codeur	stijgende lijn 2500 + Zaalcodeur;





Servoaandrijvingsbeschrijving Detaails over een Servoaandrijving, om het Servoaandrijvingsmodel installatie te doen te selecteren en?



●Installeer de bestuurder op een droog en stevig platform. Handhaaf goede ventilatie en

de hittedissipatie tijdens installatie en handhaaft het goede aan de grond zetten.

●Gelieve te installeren in de gespecificeerde richting om defect te vermijden.

●Wanneer het installeren, te zorgen gelieve ervoor dat de servobestuurder bij gespecificeerd wordt gehouden

de afstand van de binnenoppervlakte van het kabinet en andere machines, anders het kan brand of defect veroorzaken.



Installatie Milieu Vereisten	Luchtdruk	86~106kPa
	Mbientvochtigheid	0~55℃
	Omgevingstemperatuur	0~90%RH
	IP Classificatie	IP20
	Trilling	0~4.9m/s^2



●Wanneer het installeren, blokkeer niet de zuiging en uitlaathavens, en sta geen buitenlandse voorwerpen binnen toe

het in te gaan product, anders het kan defect of brand veroorzaken toe te schrijven aan het verouderen van interne componenten.

●Plaats geen zware voorwerpen op of onder dit product aangezien dit in verwonding kan resulteren.

●Gelieve te installeren in het volgende milieu:

1.places zonder direct zonlicht;

2.Locations waar de omgevingstemperatuur in de waaier van 0 ° C aan 55 ° C is;

3.Relative vochtigheid in de waaier van 0% aan 95%, en geen condensatie;

4.Locations vrij van waterdruppeltjes, dampen, stof en olieachtig stof;

5.Locations waar er geen hoog hitteapparaat is;

6.Non-correderende stof, brandbaar gas en vloeibare plaatsen;

7.It is niet gemakkelijk om water, olie en geneeskunde te bespatten;

8.places dat niet aan radioactieve straling wordt blootgesteld;

9.Strong en trilling-vrije plaatsen;

10.Locations waar er geen elektromagnetische lawaaiinterferentie is.



Bedradingsvoorzorgsmaatregelen

●Het wordt geadviseerd om eenfasige 220V voor hoofdvoeding niet te gebruiken,

welke schade aan elektrolytische condensator kan veroorzaken toe te schrijven aan gebrek aan fase.

●Verander niet de bedrading tijdens macht-, anders kan het elektrisch veroorzaken

schok of verwonding.

●Gelieve te voeren bedrading of inspectie door professionele technici uit, anders het

kan elektrische schok of productmislukking veroorzaken.

●Gelieve te bevestigen zorgvuldig de bedrading en de voeding. De outputkring

kan wegens bedradingsfouten of toepassing van verschillende voltages worden kortgesloten. De rem werkt niet

wanneer de bovengenoemde fout voorkomt, wat in mechanische schade of lichamelijk letsel kan resulteren.

●Verbind niet de kabel van de inputmacht met de terminals van U, van V, en w-van

aandrijving. Anders, zal de servobestuurder worden beschadigd.

●Wanneer bedrading, ga de machtskabel en signaal geen kabel door dezelfde pijp over, en bundel niet

hen samen. De afstand tussen twee zou meer dan 30cm moeten zijn om interferentie te vermijden.

●De terminal van de bestuurdersgrond moet worden aan de grond gezet om lekkage te vermijden en de interferentie van het systeem te verminderen,

en de diameter van de gronddraad hetzelfde als of boven de voedinglijn moeten zou zijn.

●Wanneer het verbinden van de AC voeding en gelijkstroom-voeding met de servoeenheid, verbind met gespecificeerd

terminal. Het nalaten dit te doen kan in defect of brand resulteren.

●Voor de bedradingslengte, is de lijn van de bevelinput tot 3m en de codeurlijn is tot 20m.

●Gebruik een ver*draaien-paar beschermde kabel voor de signaalkabel en codeurkabel,

en maalde het schild met één enkel eind.

●U, V, w-de terminals van de bestuurder en de terminals van U, van V, en w-van de motor zouden moeten zijn verbonden

door volgens de naam. Als het verkeerde verbonden is, kan de motor niet normaal werken.

●De gemeenschappelijke gelijkstroom-busproducten vereisen druk - de gevoelige weerstanden en de bedrading zijn veilig.

●Gelieve te controleren de macht nadat de macht weg minstens 5 minuten is. Zelfs als

de stroom wordt afgesloten, kan de hoogspanning binnen de servoaandrijving blijven. Daarom raak niet de macht

de terminal binnen 5 minuten nadat de stroom wordt afgesloten, anders het kan elektrische schok veroorzaken.

●Draai niet de vaak ON/OFF macht. Wanneer het aan noodzakelijk is

onophoudelijk eens te controleren de inschakelen /OFF de macht, gelieve het of minder in 1 minuut. Sinds de voedingsectie

van de servobestuurder heeft een condensator, grote het laden huidige (lastentijd van 0,2 seconden) stromen tijdens ON/OFF

voeding. Daarom als de macht vaak aangezette /OFF is, de prestaties van de belangrijkste kringscomponenten

binnen de servobestuurder zal worden gedegradeerd.

●Pas geen macht toe wanneer de eindblokschroeven los zijn of de kabel is

los. Anders, kan het brand veroorzaken.

●Tref aangewezen beveiligingsmaatregelen in de volgende plaatsen, anders

de machine kan worden beschadigd:

1. Plaatsen die interferentie toe te schrijven aan statische elektriciteit veroorzaken;

2. Een plaats die een sterk elektrisch gebied of een sterk magnetisch veld veroorzaakt;

3. Plaatsen waar er stralingsstraling kan zijn;

4. Een plaats met een machtskoord dichtbij.



Werkende voorzorgsmaatregelen

●in de testverrichting, om ongevallen te verhinderen, te testen gelieve de servodiemotor zonder lading (niet met wordt verbonden

de bestuurdersschacht), anders het kan verwonding veroorzaken.

●wanneer aanvang om op de ondersteunende machine te werken, de gebruikersparameters plaatsen die de machine vooraf aanpassen.

Als u verrichting zonder parameter het plaatsen begint, kan het mechanisch verlies of defect veroorzaken.

●om ongevallen te vermijden, installeer een grensschakelaar of een kurk aan het eind van het beweegbare deel van de machine, anders zal het

oorzaken mechanische schade of verwonding.

●breng geen extreme veranderingen in de parametermontages aan, aangezien dit kan resulteren in

onstabiele verrichting, mechanische schade of verwonding.

●wanneer de macht wordt aangezet of de voeding wordt afgesneden, heatsink van de servobestuurder, externe remmende weerstand,

de motor, enz. kan in een staat op hoge temperatuur zijn. Raak het niet, anders kan het brandwonden veroorzaken.

●wanneer het gebruiken van een servomotor op de verticale as, plaats een veiligheidsapparaat om het het werkstuk te verhinderen onder alarm te vallen,

over reis enz. Bovendien te voeren gelieve het servosloteinde uit die wanneer een overschotreis, anders het werk voorkomt plaatsen

het stuk kan in de voorwaarde van de overschotreis vallen.

●ga niet de werkende waaier van de machine tijdens verrichting in, anders zal het verwonding veroorzaken.

●raak niet de servomotor of het beweegbare deel van de machine tijdens

de verrichting, zal anders het verwonding veroorzaken.

●tevreden opstelling het veiligheidssysteem om veiligheid zelfs in het geval van een signaal te verzekeren

lijnbreuk. Bijvoorbeeld, wanneer het positief over reisschakelaar (POT) en negatief over reis (NIET) signalen schakelt

zijn losgemaakt bij fabriek het plaatsen, veilig werken zij.

●ben zeker om servo VAN staat te plaatsen wanneer het afsluiten van de stroom.

●draai niet de vaak on/off macht. Na het daadwerkelijke verrichtingsbegin, zou het machts ON/OFF interval moeten zijn meer

dan 1 uur, anders zullen de componenten binnen de servoeenheid te vroeg verouderd worden.

●wanneer een alarm voorkomt, stel het alarm terug nadat de oorzaak wordt verwijderd en verzeker

de veiligheid, en begint de verrichting opnieuw, anders kan het verwonding veroorzaken.

●gebruik niet de rem van de remmotor voor het normale remmen, anders kan het

veroorzaak een defect.



Toebehoren:



	Bijkomende naam	Beeld
Satandardvervangstukken	Machtsterminal		Pas aan E1, E2-structuuraandrijving aan
	Cn3 codeurstop		Codeurstop aan de bestuurderskant
	Cn4 controle eindstop		Input-output signaalterminals, gebruiker bedrading
	De lijn van de codeurverbinding		De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar
	Machtslijn		De standaardkabellengte is 3, 5, 8, 10, 13, 15 meters, volgens klant de behoeften verstrekken onafhankelijke schakelaar
	Aandrijving controlelijn		Verbind en pas de software verre controle en ingebouwde programmatuur update aan
Kopende Vervangstukken	USB aan RS232-Adapterkabel		Indien nodig, zelfaankoop
	Ethernetcommunicatielijn		Indien nodig, zelfaankoop



Certificaten

1. Ce (de EU-Veiligheidsnorm);
2. Iec/en61800-5-1: 2007 (veiligheidsvoorschriften voor elektro, thermisch en energie in Sectie 5-1 van de variabele

systeem die van de snelheids het elektrische bestuurder), aan nationale standaardgb12668.501-2013 beantwoorden;

3, CEI/EN61800-3: 2004 + A1 (van het de bestuurderssysteem van de snelheidscontrole elektrisch deel 3 elektromagnetische compatibiliteitnormen

en zijn specifieke testmethodes die), aan nationale standaardgb12668.3-2012 beantwoorden.



Andere Vragen:

Q1. Hoe te om het geschikte model te selecteren?
A: Gelieve te bevestigen uw eisen ten aanzien van Geschatte Macht, Stroom, Voltage,

De torsie en selecteert het geschikte model baseerde onze modellijst;



Q2. Hoe te om het programmeersysteem te plaatsen?
A: Onze Servoaandrijving steunt de Globale Communicatie protocollen: Modbus/CANopen/EtherCAT,

Gelieve te maken enkel de programmering uw ervaringen volgen;



Q3. Wat is de vermogensklasse over ons servosysteem?
A: Onze Vermogensklasse behandelt 0.2-110KW, bereikt uw vereisten;



Q4. Wat koppelt de codeur interfaces terug die wij gebruiken?
A: Wij hebben veelvoudige Codeur interfaces, als terugkoppelen: stijgend/draad-bewarend codeur,

17-bit/23-bit/24-beetje absolute codeur, resolver codeur, enz.



Betalingsvoorwaarden
Steekproeven: 100% vóór levering door Western Union.
Bulkorders: 30% deponeer, 70% alvorens door T/T te verschepen of Western Union.
Productietijd
Kleine orden 3-5 het werkdagen
De productiecapaciteit kan 1000 uitrustingen per maand bereiken.
