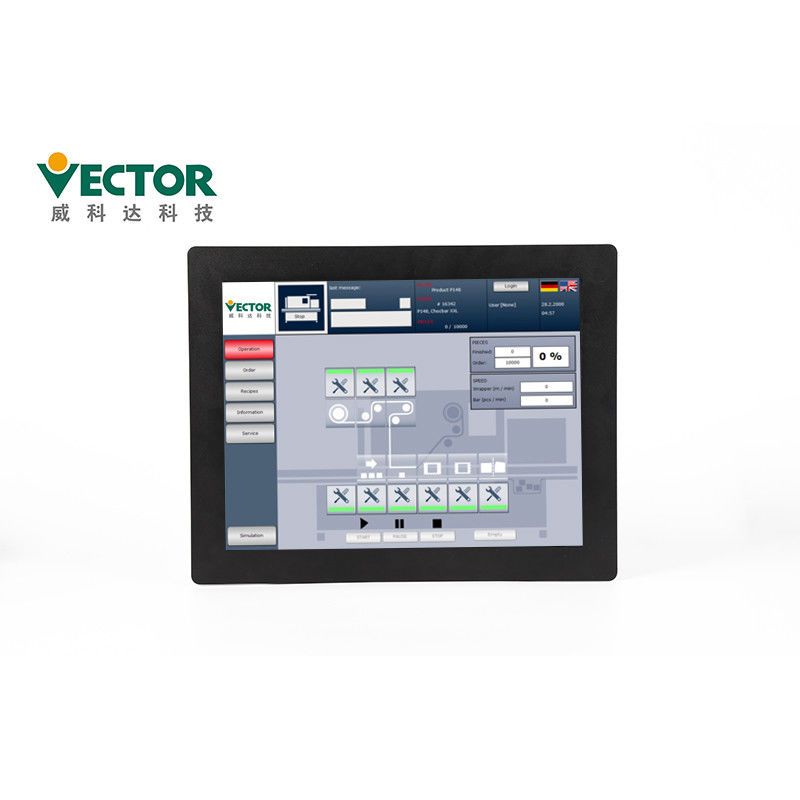

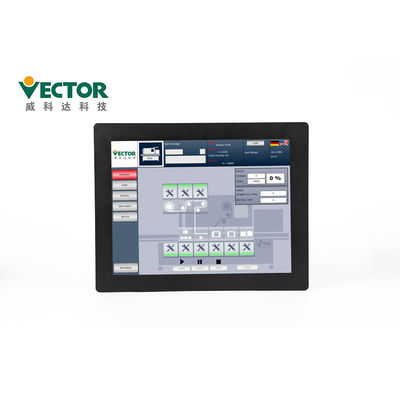

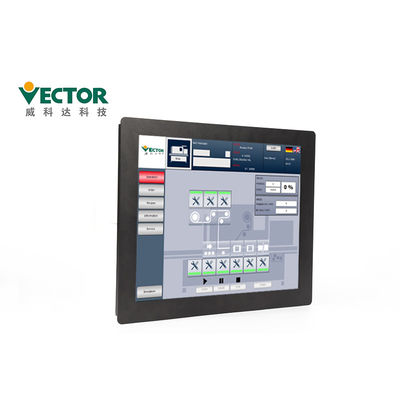

Vectorfcc HMI Programmeerbare Configuratieschermen CODESYS

CODESYS programmeerbaar Motiecontrolemechanisme With 15inch HMI, PLC, CNC, Robtics allen in

Het de functieblok van de motiecontrole is met PLCOPEN2.0 in overeenstemming.

Met 15 duim HMI-touch screen.

64 servoassen kunnen worden verbonden, kunnen de echte as en de virtuele as tegelijkertijd worden gecontroleerd,

de bus communiceert aan een tarief van 100Mbps, kan de afstand tussen de twee servoslavenposten bereiken

100M, en de volledige digitale IO-configuratie van het volledige uitbreidingssysteem van de bus kunnen 30.000 punten bereiken.

De functie van de steunschok, bepaalde het tarief van verandering van versnelling/vertraging; De functie van steunbuffermode,

zachtere motiekromme;

Het de functieblok van de motiecontrole is met PLCOPEN2.0 in overeenstemming, en breidde meer functies van de motiecontrole aan uit

bied het hoofd aan verschillende toepassingen

Hoofdfrequentie 1.8GHZ, de controle van de 64 asverrichting, overeenkomstig 61131-3 norm, de bibliotheek van de motiecontrole,

CNC en de Robot controleren en de algoritmebibliotheek, met de vertoning van het 15 duimtouche screen

Producteneigenschappen

De syntaxis van de specificatie van CEI 61131-3 stelt een reeks mechanismen voor programmeerbaar uitvoeren voor

controlemechanismen over verschillende doelplatforms. Door modulair planning en ontwerp, verdeelt de specificatie

controleacties in twee delen: logische verrichtingen en hardwareacties. Het logische deel verenigt de syntaxis
bepaald in CEI 61131-3 in een gemeenschappelijk beschrijvingsformaat en instrumenten het, terwijl de hardwareacties zijn

ontworpen met een merkgebonden ingebouwde programmatuurbibliotheek voor elke hardware, die de controlelogica toestaan om hardware te gebruiken

middelen op elk doelplatform. Dit ontwerp staat verschillende controlespaanders toe om controleacties uit te voeren

ontworpen in de syntaxis van CEI 61131-3, en ontwerpers moet slechts de syntaxis van CEI 61131-3 aan gebruik leren
de gesteunde controlespaanders voor programmeerbaar controlemechanismeontwerp. De norm van CEI 61131-3 bepaalt zes

standaard programmeertalen:

(Instructielijst, IL)
(Ladderdiagram, LD)
(Het Diagram van het Functieblok, FBD)
(Gestructureerde Teksttaal, STL)
(Opeenvolgende Functiegrafiek, SFC)
(Ononderbroken Functiegrafiek, CFC)

Het VE motiecontrolemechanisme gebruikt het CODESYS-programmeringsplatform, dat volledig PLCopen steunt

de specificatie en staat de gebruiker toe om naar vele standaardfunctiebibliotheken te verwijzen; de hogere programmeertaal

de programmeringsmethode maakt het voor PLC fabrikanten en gebruikers gemakkelijk om hun eigen eigenaar te ontwikkelen

functieblokken en instructiebibliotheken, en om gelijkaardige controleprogramma's te lenen om eigen aan de industrie te vormen

„procespakketten“, die de de programmeringsefficiency van de gebruiker kunnen beduidend verbeteren.

CODESYS software:

CODESYS de software is standaardsoftware voor de ontwikkeling en de toepassing van VE
de programmeerbare producten van het motiecontrolemechanisme. CODESYS het softwareplatform verstrekt VE
controlemechanismen met een volledige configuratie, programmering, het zuiveren, controle
milieu, flexibel en vrij om de krachtige CEI-taal te behandelen.
De codesYSsoftware laat het beheer van techniek en materiaal toe,
het verstrekken van de volgende configuraties voor VE controlemechanismeproducten:

1. Cpu-configuratie;
2. I/O moduleconfiguratie;
3. EtherCATbus;
4. ModbusRTU/ModbusTCP bus;
5. Gestandaardiseerde programmering (volgzame iec61131-3).
6. Steunt alle zes programmeertalen: Gestructureerde Tekst (ST), de Grafiek van het Functieblok
7. (FBD), Instructielijst (IL), Hoeksteen (LD), Opeenvolgende Functiekaart (SFC), en
8. Iec61131-3 de uitgebreide Kaart van de Programmeertaal Ononderbroken Functie (CFC)
9. De flexibele en uitvoerige bibliotheken van het eigenschapblok en steun user-defined bibliotheken
10. De off-line simulatiefunctie, te hoeven om PLC geen hardware te verbinden, programmasimulatie het zuiveren voltooien
11. De intelligente het zuiveren functie van de foutencontrole
12. Compileer fouten, bepaal de plaats snel programmerings van fouten, en diagnostiseer logboeken
13. Steekproef het volgen
14. De grafiek van de tijdreeks van de procesvariabele wordt gevestigd

Productenmodellen:

Uitbreidingseenheden

De koppeling van de EtherCATbus, digitale input-output uitbreidingsmodule, input-output analogon

uitbreidingsmodule, de module van de thermokoppeluitbreiding, codeur (met sondefunctie,

kan ab-fase module de differentiële van de impuls) uitbreiding, hybride uitbreidingsmodule verzenden.

16-punt DI input, 16 point DO output (uitzetbare tweerichtingscodeurtelling)

de input en de output kunnen NPN of PNP zijn

Verpakking en het Verschepen

Levertijd

1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.

2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.

Kwaliteit die controleren:

Certificaten:

Wij kregen Ce en FCC sertificates voor het VE controlemechanisme van de reeksmotie.
