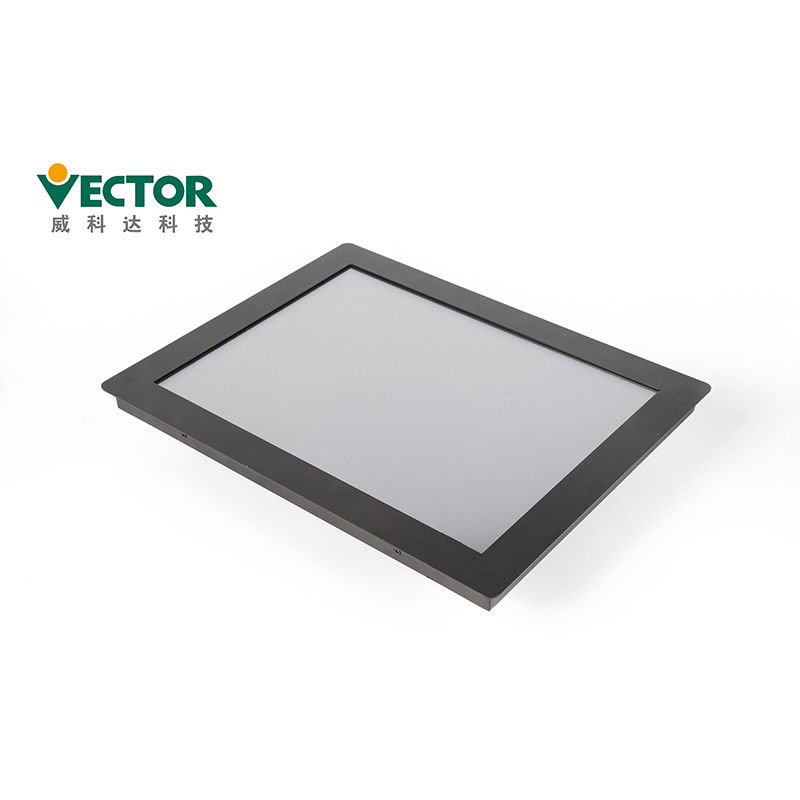

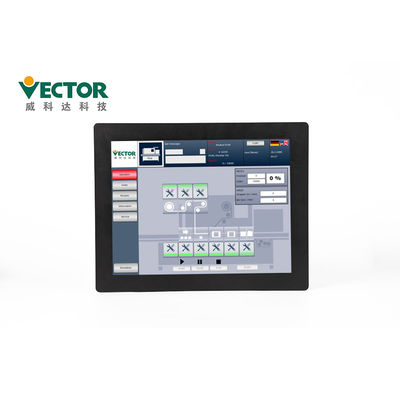

De Motiecontrolemechanisme With HMI en PLC van RS485 1.0GHz EtherCAT
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Vector |
| Certificering: | CE |
| Modelnummer: | Vec-ve-mu-ah-16-SMB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 uitrusting |
|---|---|
| Prijs: | To Be Discussed |
| Verpakking Details: | 144*128*69mm, 176*164*78mm, 316*164*78mm |
| Levertijd: | 3-5 het werkdagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 500-1000 uitrustingen /Month |
|
Gedetailleerde informatie |
|||
| Programmeringshulpmiddel: | CODESYS | Taal: | Iec61131-3 Standard 6-talen |
|---|---|---|---|
| As: | As 16 | Uitbreiding: | Analoog IO, Digitaal, Codeur, Thermokoppel, Hybride |
| Certifictaes: | CE, FCC | Communicatie Protocollen: | EtherCATbus |
| Frequentie: | 1.0GHz | Communicatie Functies: | RS485, Ethernet en USB |
| Markeren: | De Motiecontrolemechanisme van HMI EtherCAT,de Motiecontrolemechanisme van 1.0GHz EtherCAT,1.0GHz programmeerbare Motie Cotroller |
||
Productomschrijving
Programmeerbare Motie Cotroller met Bustype van HMI en PLC Ethercat
Het de functieblok van de motiecontrole is met PLCOPEN2.0 in overeenstemming.
64 servoassen kunnen worden verbonden, kunnen de echte as en de virtuele as tegelijkertijd worden gecontroleerd,
de bus communiceert aan een tarief van 100Mbps, kan de afstand tussen de twee servoslavenposten bereiken
100M, en de volledige digitale IO-configuratie van het volledige uitbreidingssysteem van de bus kunnen 30.000 punten bereiken.
De functie van de steunschok, bepaalde het tarief van verandering van versnelling/vertraging; De functie van steunbuffermode,
zachtere motiekromme;
Het de functieblok van de motiecontrole is met PLCOPEN2.0 in overeenstemming, en breidde meer functies van de motiecontrole aan uit
bied het hoofd aan verschillende toepassingen
Producteneigenschappen
| Producten | Controlemechanisme van de de Assenmotie van de Ethercatbus het Multi |
| Merk | Vector |
| ModelNo. | Vec-ve-mu-ah-16-SMB |
| As | As 16 |
| Progarmmingshulpmiddel | CODESYS |
| Programmeertaal |
Steunt iec61131-3 programmeertalen: FBD, LD, IL, ST, SFC EN CFC |
| RMainfrequentie | 1.0GHZ |
| Uitbreidingseenheden | Digitaal, Analoog, Codeur, Thermokoppel, Hybride |
| Communicatie Protocollen | EtherCATbus |
PLCopen is een onafhankelijke globale organisatie die industriële automatiseringsefficiency volgens levert
gebruikersbehoeften. Het werd opgericht in 1992 en is gebaseerd in Nederland met steunbureaus in de V.S., Japan,
China en Korea. PLCopen voldoet de vereisten van de marktvraag en zijn hoofdnadruk moet verbeteren
automatiseringsefficiency door gemeenschappelijke normen te bepalen. PLCopen en zijn ledennadruk op technisch
specificaties rond de norm van CEI 61131-3 om de kosten van industriële techniek te drukken.
De syntaxis van de specificatie van CEI 61131-3 stelt een reeks mechanismen voor programmeerbaar uitvoeren voor
controlemechanismen over verschillende doelplatforms. Door modulair planning en ontwerp, verdeelt de specificatie
controleacties in twee delen: logische verrichtingen en hardwareacties. Het logische deel verenigt de syntaxis
bepaald in CEI 61131-3 in een gemeenschappelijk beschrijvingsformaat en instrumenten het, terwijl de hardwareacties zijn
ontworpen met een merkgebonden ingebouwde programmatuurbibliotheek voor elke hardware, die de controlelogica toestaan om hardware te gebruiken
middelen op elk doelplatform. Dit ontwerp staat verschillende controlespaanders toe om controleacties uit te voeren
ontworpen in de syntaxis van CEI 61131-3, en ontwerpers moet slechts de syntaxis van CEI 61131-3 aan gebruik leren
de gesteunde controlespaanders voor programmeerbaar controlemechanismeontwerp. De norm van CEI 61131-3 bepaalt zes
standaard programmeertalen:
(Instructielijst, IL)
(Ladderdiagram, LD)
(Het Diagram van het Functieblok, FBD)
(Gestructureerde Teksttaal, STL)
(Opeenvolgende Functiegrafiek, SFC)
(Ononderbroken Functiegrafiek, CFC)
Het VE motiecontrolemechanisme gebruikt het CODESYS-programmeringsplatform, dat volledig PLCopen steunt
de specificatie en staat de gebruiker toe om naar vele standaardfunctiebibliotheken te verwijzen; de hogere programmeertaal
de programmeringsmethode maakt het voor PLC fabrikanten en gebruikers gemakkelijk om hun eigen eigenaar te ontwikkelen
functieblokken en instructiebibliotheken, en om gelijkaardige controleprogramma's te lenen om eigen aan de industrie te vormen
„procespakketten“, die de de programmeringsefficiency van de gebruiker kunnen beduidend verbeteren.
CODESYS software:
CODESYS de software is standaardsoftware voor de ontwikkeling en de toepassing van VE
de programmeerbare producten van het motiecontrolemechanisme. CODESYS het softwareplatform verstrekt VE
controlemechanismen met een volledige configuratie, programmering, het zuiveren, controle
milieu, flexibel en vrij om de krachtige CEI-taal te behandelen.
De codesYSsoftware laat het beheer van techniek en materiaal toe,
het verstrekken van de volgende configuraties voor VE controlemechanismeproducten:
1. Cpu-configuratie;
2. I/O moduleconfiguratie;
3. EtherCATbus;
4. ModbusRTU/ModbusTCP bus;
5. Gestandaardiseerde programmering (volgzame iec61131-3).
6. Steunt alle zes programmeertalen: Gestructureerde Tekst (ST), de Grafiek van het Functieblok
7. (FBD), Instructielijst (IL), Hoeksteen (LD), Opeenvolgende Functiekaart (SFC), en
8. Iec61131-3 de uitgebreide Kaart van de Programmeertaal Ononderbroken Functie (CFC)
9. De flexibele en uitvoerige bibliotheken van het eigenschapblok en steun user-defined bibliotheken
10. De off-line simulatiefunctie, te hoeven om PLC geen hardware te verbinden, programmasimulatie het zuiveren voltooien
11. De intelligente het zuiveren functie van de foutencontrole
12. Compileer fouten, bepaal de plaats snel programmerings van fouten, en diagnostiseer logboeken
13. Steekproef het volgen
14. De grafiek van de tijdreeks van de procesvariabele wordt gevestigd
Productenmodellen:
| Vec-ve-mu-ah-08-SMB | Hoofdfrequentie 0.6GHZ, de controle van de 8 asverrichting, overeenkomstig 61131-3 norm, de bibliotheek van de motiecontrole, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-16-SMB | Hoofdfrequentie 1.0GHZ, de controle van de 16 asverrichting, overeenkomstig 61131-3 norm, de bibliotheek van de motiecontrole, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-32-SMB | Hoofdfrequentie 1.6GHZ, de controle van de 32 asverrichting, overeenkomstig 61131-3 norm, de bibliotheek van de motiecontrole, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-64-SMB | Hoofdfrequentie 1.8GHZ, de controle van de 64 asverrichting, overeenkomstig 61131-3 norm, de bibliotheek van de motiecontrole, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-08-CNC | De hoofdfrequentie 0.6GHZ, de controle van de 8 asverrichting, overeenkomstig norm 61131-3, de bibliotheek van de motiecontrole, CNC en de Robot controleren en algoritmebibliotheek, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-16-CNC | De hoofdfrequentie 1.0GHZ, de controle van de 16 asverrichting, overeenkomstig norm 61131-3, de bibliotheek van de motiecontrole, CNC en de Robot controleren en algoritmebibliotheek, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-32-CNC | De hoofdfrequentie 1.6GHZ, de controle van de 32 asverrichting, overeenkomstig norm 61131-3, de bibliotheek van de motiecontrole, CNC en de Robot controleren en algoritmebibliotheek, met de vertoning van het 15 duimtouche screen |
| Vec-ve-mu-ah-64-CNC | De hoofdfrequentie 1.8GHZ, de controle van de 64 asverrichting, overeenkomstig norm 61131-3, de bibliotheek van de motiecontrole, CNC en de Robot controleren en algoritmebibliotheek, met de vertoning van het 15 duimtouche screen |
Uitbreidingseenheden
De koppeling van de EtherCATbus, digitale input-output uitbreidingsmodule, input-output analogon
uitbreidingsmodule, de module van de thermokoppeluitbreiding, codeur (met sondefunctie,
kan ab-fase module de differentiële van de impuls) uitbreiding, hybride uitbreidingsmodule verzenden.
16-punt DI input, 16 point DO output (uitzetbare tweerichtingscodeurtelling)
de input en de output kunnen NPN of PNP zijn
Verpakking en het Verschepen
| Verpakkingsdetails van Motiecontrolemechanisme | |||||
| Producten | VA motie | VA uitbreiding | VE Motie | VE Uitbreiding (32) | VE Uitbreiding (76) |
| Ctn. Grootte | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Levertijd
| Hoeveelheid | 1-5 uitrustingen | 50-100 uitrustingen | 200-500 uitrustingen |
| levertijd | Binnen 3 dagen | 5-10 dagen | 15-25 dagen |
1. Voor kleine orde kunnen wij altijd levering uit binnen 1 week.
2. Onze producten kunnen zijn shippied via Lucht, Land of Overzees.
Certificaten:
Wij kregen Ce en FCC sertificates voor het VE controlemechanisme van de reeksmotie.
